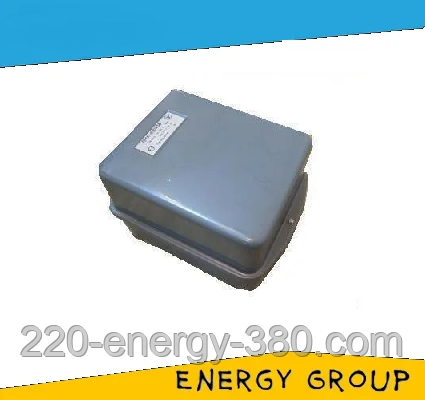

Магнітний пускач ПМА-6312

Електромагнітний пускач двигуна ПМА-6312 реверсивний в оболонці.

Застосовуються в стаціонарних електронних установках при змінному струмі з напругою 660 (В) при частоті 50 (Гц), для управління електродвигунами асинхронного типу, з короткозамкненим ротором, а саме:

• Віддаленого запуску, за рахунок підключення до мережі;
• Вимикання;
• Реверсування.

Для захисту електродвигуна від струмів перевантаження, що виникають при обриві фази, рекомендується комплектація тепловим реле РТЛ або РТТ. При комплектації пускача обмежувач перенапруги, допускається його застосування у системах управління мікропроцесорами. Дана збірка здійснює реверсування, за рахунок зміни порядку чергування фаз статора, яку дозволяє здійснити наявність двох контакторів.

Рекомендована установка електромагнітного пускача таких умов:

Розміщення необхідно проводити на висоті не вище 2000 метрів над рівнем моря, монтаж необхідно проводити на вертикальну поверхню, з допустимим відхиленням 15° у будь-яку зі сторін. Не рекомендована установка в приміщеннях з високим вмістом агресивних газів.

Магнітні пускачі класифікуються за такими показниками:

Магнітні пускачі підрозділяють по номінальному току, типу складання, наявності теплового реле, роду струму і номінальному напрузі, категорія розміщення і кліматичному виконанню, износосостойкости.

Характеристики і параметри

• Тип складання: реверсивний;
• Наявність захисної оболонки: є (IP40);
• Номінальний струм: 160 Ампер;
• Номінальна напруга: 660 Вольт;
• Напруга ізоляції: 660 Вольт;
• Зносостійкість: 2 000 000 циклів;
• Гвинтове кріплення, тип: М5.

Конструктивне виконання:

Реверсивна збірка складається з двох трифазних контакторів, які комплектуються електричним блокуванням, які встановлюються на загальній платформі, блокування не допускають одночасного включення контакторів, що може викликати коротке замикання. Контактори складаються з системи магнітів прямого ходу П-образного типу. Переміщення якоря вертикальне, здійснюється важелем типу М, утворюючи горизонтальне переміщення траверсів, яке несе рухомі контакти. Траверси головних контактів при русі, остання з них впливає своїми виступами на траверси контактів допоміжної ланцюга.

Структура умовного позначення:

• 6 - габарит показник номінального струму 160 Ампер;
• 3 - реверсивна збірка з електричним блокуванням, без теплового реле;
• 1 - ступінь захисту IP40;
• 2 - змінний струм управління, номінальна напруга 660 Вольт.
