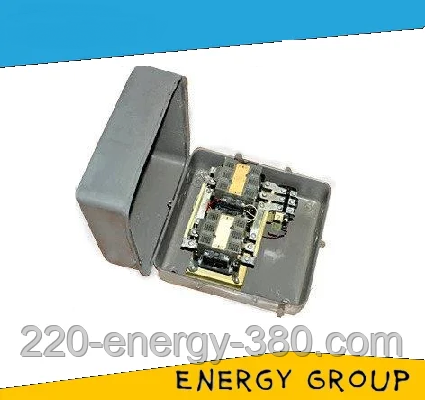

Магнітний пускач ПМА-6412

Електромагнітний пускач двигуна ПМА-6412 реверсивний, в оболонці, з тепловим реле.

Застосовуються в стаціонарних електронних установках при змінному струмі з напругою 660 (В) при частоті 50 (Гц), для управління електродвигунами асинхронного типу, з короткозамкненим ротором, а саме:

• Віддаленого запуску, за рахунок підключення до мережі;
• Вимикання;
• Реверсування.

Для захисту електродвигуна від струмів перевантаження, що виникають при обриві фази, рекомендується комплектація тепловим реле РТЛ або РТТ. При комплектації пускача обмежувач перенапруги, допускається його застосування у системах управління мікропроцесорами. Дана збірка здійснює реверсування, за рахунок зміни порядку чергування фаз статора, яку дозволяє здійснити наявність двох контакторів.

Рекомендована установка електромагнітного пускача таких умов:

Розміщення необхідно проводити на висоті не вище 2000 метрів над рівнем моря, монтаж необхідно проводити на вертикальну поверхню, з допустимим відхиленням 15° у будь-яку зі сторін. Не рекомендована установка в приміщеннях з високим вмістом агресивних газів.

Магнітні пускачі класифікуються за такими показниками:

Магнітні пускачі підрозділяють по номінальному току, типу складання, наявності теплового реле, роду струму і номінальному напрузі, категорія розміщення і кліматичному виконанню, износосостойкости.

Характеристики і параметри:

• Тип складання: реверсивний;
• Наявність захисної оболонки: є (IP40);
• Номінальний струм: 160 Ампер;
• Номінальна напруга: 660 Вольт;
• Напруга ізоляції: 660 Вольт;
• Зносостійкість: 2 000 000 циклів;
• Гвинтове кріплення, тип: М5.

Конструктивне виконання:

Реверсивная сборка состоит из двух трехфазных контакторов, которые комплектуются электрической блокировкой, которые устанавливаются на общей платформе, блокировки не допускают одновременного включения контакторов, что может вызвать короткое замыкание. Контакторы состоят из системы магнитов прямого хода П-образного типа. Перемещение якоря вертикальное, осуществляется рычагом типа Г, образуя горизонтальное перемещение траверсов, несущее подвижные контакты. Траверсы главных контактов при движении, последняя из них воздействует своими выступами на траверсы контактов вспомогательной цепи. Корпус со степенью защиты IP40 обеспечивает защиту от твердых тел диаметром 1мм.

Структура условного обозначения:

• 6 - габарит и показатель номинального тока 160 Ампер;
• 4 - реверсивная сборка с электрической блокировкой, и тепловым реле;
• 1 - степень защиты IP40;
• 2 - переменный ток управления, номинальное напряжение 660 Вольт.

У нашего предприятия можно купить пускатели ПМА по самым низким ценам.
