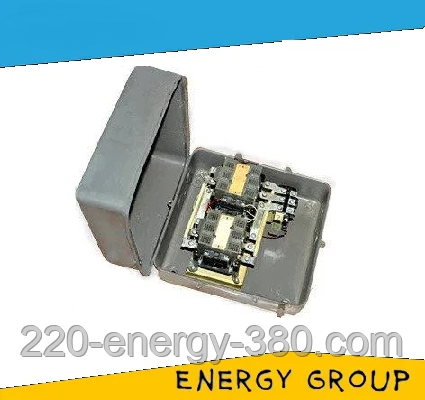

Магнітний пускач ПМА-6622

Електромагнітний пускач двигуна ПМА-6622 реверсивний, в оболонці, з тепловим реле.

Застосовуються в стаціонарних електронних установках у разі змінного струму з напругою 660 (В) за частоти 50 (Гц), для керування електродвигунами асинхронного типу, з короткозамкнутим ротором, а саме:

• Віддаленого запуску завдяки під'єднанню до мережі;
• Вимикання;
• Реверсування.

Для захисту електродвигуна від струмів перевантажень, що виникають у разі обривання фази, рекомендується комплектація тепловим реле PTL або PTT. Під час комплектації пускача обмежувачем перенапруги, допускається його застосування в системах керування мікропроцесорами. Ця збірка виконує реверсування, завдяки зміні порядку чергування фаз статора, яку дає змогу здійснити наявність двох контакторів.

Рекомендоване встановлення електромагнітного пуска в таких умовах:

Розміщення необхідно робити на висоті не вище 2000 метрів над рівнем моря, монтаж необхідно робити на вертикальну поверхню, з допустимим відхиленням 15° в будь-яку зі сторін. Не рекомендована встановлення в приміщеннях із високим вмістом агресивних газів.

Магнітні пускачі класифікуються за такими показниками:

Магнітні пускачі поділяють за номінальним струмом, типом збирання, наявності теплового реле, роду струму та номінальною напругою, категорія розміщення та кліматичного виконання, зносостійкості.

Характеристики та параметри:

• Тип складання: реверсивний;
• Наявність захисної оболонки: є (IP54);
• Номінальний струм: 160 амперів;
• Номінальна напруга: 660 Вольтів;
• Напруга ізоляції: 660 вольтів;
• Зносостійкість: 2 000 000 циклів;
• Гвинтове кріплення, тип: М5.

Конструктивне виготовлення:

Реверсивна збірка складається з двох трифазних контакторів, які комплектуються електричної та механічної блокуванням, які встановлюються на загальній платформі, блокування не допускають одночасного увімкнення контакторів, що може викликати коротке замикання. Контактори складаються із системи магнітів прямого ходу П-подібного типу. Переміщення якоря вертикальне, здійснюється важелем типу Г, утворюючи горизонтальне переміщення траверсів, що містять рухомі контакти. Траверси головних контактів під час руху, остання з них впливає своїми виступами на траверси контактів допоміжного ланцюга. Корпус со ступенем захисту IP54, забезпечує захист від відкладень пилу, механічних пошкоджень і бризок води з усіх боків.

Структура умовного позначення:

• 6 — габарит и показник номінального струму 160 Амперів;
• 6 — реверсивне збирання з електричним і механічним блокуванням, і тепловим реле;
• 2 — ступінь захисту IP54;
• 2 — змінний струм керування, номінальне напруга 660 вольтів.
