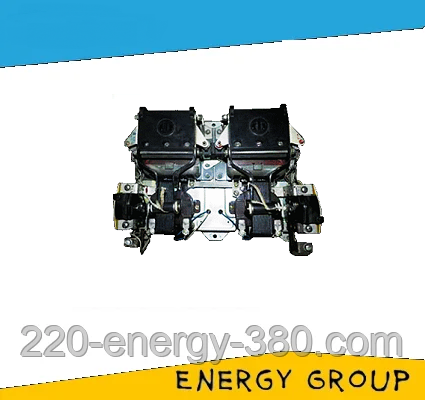

Магнітний пускач ПАЭ-514
Пускач ПАЭ-514 призначений для взаємодії з трифазними асинхронними електродвигунами, а саме:
- запуску;
- зупинки;
- нульовий захисту.
Працює лінія проводять струм при змінному струмі з напругою до 500В з частотою 50Гц. Виготовляються на напруги: 110, 220, 380В. Нульова захист має на увазі під собою відключення приладу при падінні напруги нижче номінального на 40-50%, за рахунок нездатності магніту утримати котушку, і подальшого розмикання контактів. Після нормалізації напруги змикання контактів не відбувається, що запобігає поломкам, які можуть бути викликані самостійним хаотичним включенням і відключенням пристрою.
Комплектація тепловим реле, що дозволяє пристрою здійснювати захист від тривалих перевантажень по напрузі, що виникають при обриві фази. Реверсування, тобто запуск зворотного ходу здійснюється за рахунок зміни порядку чергування фаз на обмотках статора.
Параметри та характеристики магнітного пускача ПАЭ-514:
- Номінальний струм: 100А;
- Наявність теплового реле: так;
- Можливість реверсування: так;
- Комутаційна зносостійкість: 2 000 000 (циклів);
- Тип і кількість додаткових: 2НО + 2НЗ;
- Габаритні розміри: 320x338x170 мм;
- Захищеність приладу: IP00;
- Кріплення: гвинтове.
Структура умовного позначення:
- ПАЇ - магнітний пускач;
- 5 - габаритний розмір, номінальний струм 100А;
- 1 - стандартна конструкція, без оболонки (IP00);
- 4 - реверсивна збірка, з тепловим реле.
Пристрій складається з таких конструктивних одиниць:
- сталеве підстава (1);
- рухливий і стаціонарний контакт (2, 3);
- пружина притискна (4);
- траверс (6);
- якір (7);
- котушка управління (8);
- магнітопровід (9);
- пружина для амортизації котушки (10);
- біметалева пластина (11);
- поворотна пружина (12).
У нашого підприємства можна купити контактори та пускачі за доступними цінами, або зі складу в Дніпропетровську, або доставкою.
| Основні | |
|---|---|
| Тип контактора | Реверсивний |
| Теплове реле | Так |
| Наявність корпусу | Ні |
| Номінальна напруга котушки | Тридцять шість |
| Номінальний струм | 100 А |
| Частота струму | 50 Гц |
| Тип кріплення | Гвинтове |
| Комутаційна зносостійкість | 2000000 циклів |
