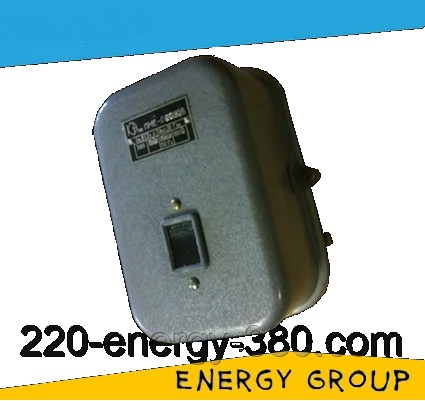

Електромагнітний ПАЄ-524

Пускач ПАЄ-522 призначений для взаємодії з трифазними асинхронними електродвигунами, а саме:

• запуску;
• зупинки;
• нульовий захисту.

Працює лінія проводять струм при змінному струмі з напругою до 500В з частотою 50Гц. Виготовляються на напруги: 110, 220, 380В. Нульова захист має на увазі під собою відключення приладу при падінні напруги нижче номінального на 40-50%, за рахунок нездатності магніту утримати котушку, і подальшого розмикання контактів. Після нормалізації напруги змикання контактів не відбувається, що запобігає поломкам, які можуть бути викликані самостійним хаотичним включенням і відключенням пристрою.

Комплектація тепловим реле, що дозволяє пристрою здійснювати захист від тривалих перевантажень по напрузі, що виникають при обриві фази. Корпус зі ступенем захисту IP40, забезпечує захист пускача від твердих предметів діаметром більше 1мм, і забезпечує більш безпечний контакт людини з пускачем. Реверсування, тобто запуск зворотного ходу здійснюється за рахунок зміни порядку чергування фаз на обмотках статора.

Параметри та характеристики магнітного пускача ПАЄ-522:

• Номінальний струм: 100А;
• Наявність теплового реле: так;
• Можливість реверсування: так;
• Комутаційна зносостійкість: 2 000 000 (циклів);
• Тип і кількість додаткових: 2НО + 2НЗ;
• Захищеність приладу: IP40;
• Кріплення: гвинтове.

Структура умовного позначення:

• ПАЇ - магнітний пускач;
• 5 - габаритний розмір, номінальний струм 100А;
• 2 - закрите захищене виконання IP40;
• 4 - реверсивна збірка, з тепловим реле.

Пристрій складається з таких конструктивних одиниць:

• сталеве підстава (1);
• рухливий і стаціонарний контакт (2, 3);
• пружина притискна (4);
• траверс (6);
• якір (7);
• котушка управління (8);
• магнітопровід (9);
• пружина для амортизації котушки (10);
• біметалева пластина (11);
• поворотна пружина (12).
