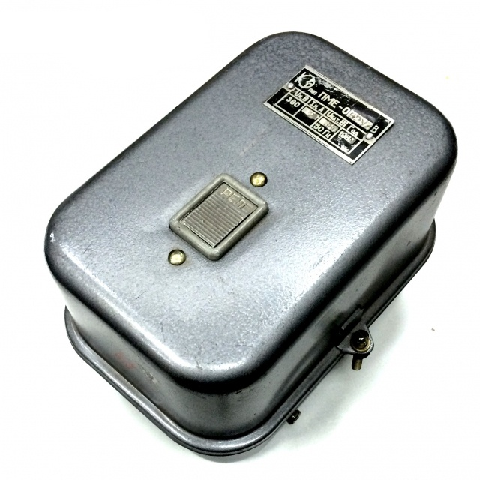

Електромагнітний ПМЕ-051

Електромагнітний пускач серії ПМЕ-051, закритого виконання, призначений для експлуатації в електропристроях стаціонарного типу, для запуску з відстані через безпосереднє під'єднання до мережі, вимкнення. Взаємодіє з електричними двигунами асинхронного типу з короткозамкнутим ротором під час змінного струму з напругою 127 500 Вольт і частотою 50 Герц і постійним до 220 Вольтів. Комплектація тепловим реле з трьома полюсами серій PTL або PTT пускачів дає змогу їм здійснювати захист керованого двигуна від тривалих перевантажень і струмів обривання фази.  Шунтування пристрою, що містить котушки, заглушення перешкод дає змогу пускелю реалізовувати роботу в системах керування мікропроцесорами. Пускач поміщений у оболонку зі ступенем захисту IP40, яка захищає від твердих тіл  діаметром понад 1 см.

Структура умовного позначення:

• 0 — габарит пускача, показник номінального струму рівний 4 Амперам;
• 5 — ступінь захисту IP40 і кількість контактів: 4 замикальних і 2 блок-контакту, що розмикають;
• 1 — нереверсивне збирання з без теплового реле.

Умови експлуатації пуска:

Рекомендоване встановлення в таких умовах:

• Не вище 1000 (м) над рівнем моря;
• Температура довкілля від -40 до +40 °C;
• У порівняно вологості не більш ніж 90% за температури +20 °C;
• Вертикальний монтаж із допустимим відхиленням до 5° в будь-яку зі сторін.

Не рекомендована установка в таких випадках:

• У вибухонебезпечних і пожежонебезпечних умовах;
• У разі впливу сонячної радіації;
• У разі сильних вібраційних і ударних навантажень;

Параметри та характеристики:

1. Складка: нереверсивна;
2. Виконування: закрите;
3. Комплектація теплового реле: ні;
4. Наявність додаткових контактів: 4 штуки НО та 2 НЗ;
5. Ступінь захисту: IP40;
6. Номінальна напруга: 380 Вольтів;
7. Гранична потужність двигуна: до 1,1 кВт, за 380 В;
8. Номінальний струм: 4 Ампери;
9. Зносостійкість: 2000000 циклів.

Під час подавання напруги на котушку якоря магнітного пуска, він притягується до осердя й головні контакти замикаються. Вимкнення відбувається за допомогою поворотних пружин, які повертають у початкове положення рухомі частини пуска, водночас відбувається розмикання контактів. Конструкція пускачів зроблена так, що після падіння напруги нижче допустимого відбувається вимкнення пускників, але після відновлення параметрів цього не відбувається, оскільки у пристрої передбачений захист від мимовільних увімкнень.
