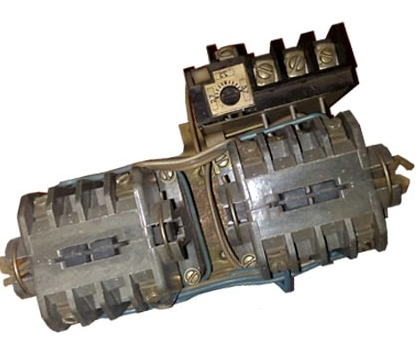

Електромагнітний пускач серії ПМЕ-074, відкритого виконання, призначений для експлуатації в електроустановках стаціонарного типу, для запуску з відстані через безпосереднє під'єднання до мережі, а також вимкнення. Ця збірка є реверсивною, що дає змогу їй запускати зворотний хід за допомогою зміни порядку чергування фаз на обмотках статора. Взаємодіє з електричними двигунами асинхронного типу з короткозамкнутим ротором під час змінного струму з напругою 127 500 Вольт і частотою 50 Герц і постійним до 220 Вольтів. Комплектація теплового реле з трьома полюсами серій РТЛ або РТТ пускачів дає їм змогу здійснювати захист керованого двигуна від тривалих перевантажень і струмів обривання фази. Шунтування пристрою, що містить котушки, заглушення перешкод дає змогу пускелю реалізовувати роботу в системах керування мікропроцесорами.
Структура умовного позначення:
- 0 — габарит пускача, показник номінального струму рівний 4 Амперам;
- 7 — ступінь захисту IP00 і кількість контактів, що замикають, і 4 блок-контакти, що розмикають;
- 4 — реверсивна збірка з тепловим реле.
Умови експлуатації пуска:
Рекомендоване встановлення в таких умовах:
- Не вище 1000 (м) над рівнем моря;
- Температура довкілля від -40 до +40 °C;
- У порівняно вологості не більш ніж 90% за температури +20 °C;
- Вертикальний монтаж із допустимим відхиленням до 5° в будь-яку зі сторін.
Не рекомендована установка в таких випадках:
- У вибухонебезпечних і пожежонебезпечних умовах;
- У разі впливу сонячної радіації;
- У разі сильних вібраційних і ударних навантажень;
Параметри та характеристики:
- Складка: реверсивна;
- Виконування: відкрите;
- Комплектація теплового реле: так;
- Наявність додаткових контактів: 4 штуки НО та 4 НЗ;
- Ступінь захисту: IP00;
- Номінальна напруга: 380 Вольтів;
- Гранична потужність двигуна: до 1,1 кВт, за 380 В;
- Номінальний струм: 4 Ампери;
- Зносостійкість: 2000000 циклів.
Під час подавання напруги на котушку якоря магнітного пуска, він притягується до осердя й головні контакти замикаються. Вимкнення відбувається за допомогою поворотних пружин, які повертають у початкове положення рухомі частини пуска, водночас відбувається розмикання контактів. Конструкція пускачів зроблена так, що після падіння напруги нижче допустимого відбувається вимкнення пускників, але після відновлення параметрів цього не відбувається, оскільки у пристрої передбачений захист від мимовільних увімкнень.
Купити пускачі ПМЕ у нашого підприємства можна за найвигіднішими цінами!
Основні | |
---|---|
Тип контактора | Реверсивний |
Теплове реле | Так |
Номінальний струм | 4 А |
Частота струму | 50 Гц |
Тип керуючого струму | Змінний |
Максимальна потужність | 1.1 кВт |
Кількість фаз | 3 |
Номінальна робоча напруга | 380 В |
Наявність корпусу | Ні |
