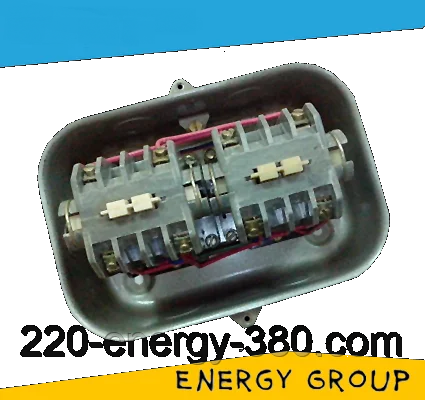

Електромагнітний ПМЕ-083

Магнітний пускач ПМЕ-083, виготовлений у закритому виконанні, використовується в стаціонарних електроустановках, для запуску на дистанції за рахунок безпосереднього підключення до мережі і відключення. Дана збірка є реверсивною, що дозволяє їй запускати зворотний хід, шляхом зміни порядку чергування фаз на обмотках статора. Здійснює взаємодію з асихнронными електродвигуна з короткозамкненим ротором. Пускачі ПМЕ призначені для роботи під змінним напругою від 127 до 500 Вольт при частоті 50 Герц і з постійним до 220 Вольт. Установка на пускач теплового реле серії РТЛ або РТТ дозволяє здійснювати його захист від тривалих перевантажень і струмів обриву фаз. При шунтуванні включає котушки пристроєм придушення перешкод з'являється можливість використання пристрою у системах керуючих мікропроцесорною технікою. Корпус зі ступенем захисту IP40 дозволяє захистити пускач від твердих тіл діаметром понад 1 див.

Розшифровка структури умовного позначення:

• 0 - розмір пускача, згідно з номінальним струмом. Для цього габариту струм дорівнює 4 Амерам;
• 8 - закрите виконання, 4 замикаючих і 4 розмикає блок-контакту;
• 3 - без теплового реле, реверсивна складання.

Оптимальні умови роботи пускача :

Рекомендований монтаж при:

• Не вище 1000 метрів над рівнем моря;
• Температура в приміщенні від -40 до +40°С;
• Відносна вологість навколишнього середовища не більше 90% при температурі +20°С;
• Монтаж на вертикальну повернхноссть, допустиме відхилення до 5° в будь-яку сторону.

Заборонена експлуатація:

• У вибухонебезпечних і пожежонебезпечних умовах;
• При прямому попаданні сонячного випромінювання;
• При сильних навантаженнях від ударів і вібрацій.

Параметри та характеристики:

1. Номінальна напруга: 380 Вольт;
2. Номінальний струм: 4 Ампера;
3. Гранична потужність двигуна: до 1,1 кВт, при 380В;
4. Тип і кількість контактів: 4 і 4 НЗ;
5. Тип складання: реверсивна;
6. Виконання корпусу і ступінь захисту: закрите, IP40;
7. Наявність теплового реле: немає;
8. Зносостійкість: 2000000 циклів.

Принцип роботи магнітного пускача:

При подачі напруги на котушку якір магнітного пускача, він притягується до сердечника і головні контакти замикаються. Відключення відбувається за допомогою зворотних пружин, які повертають в початкове положення рухомі частини пускача, при цьому відбувається розмикання контактів. Конструкція пускачів зроблена таким чином, що після падіння напруги нижче припустимого відбувається відключення пускачів, але після відновлення параметрів цього не відбувається, оскільки в пристрої передбачена захист від мимовільних включень.

Придбати пускачі ПМЕ у нашого підприємства можна за найвигіднішими цінами, зв'язавшись з нашими консультантами.
