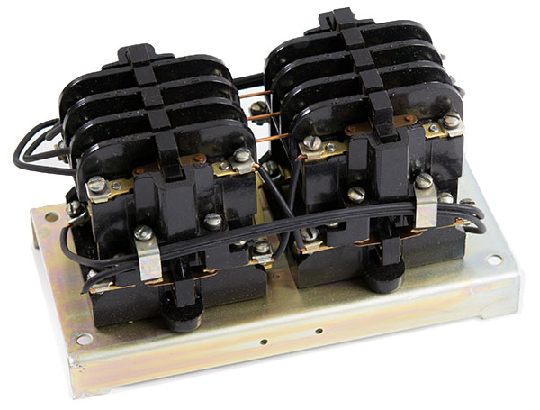

Магнітний пускач ПМЕ-114
Магнітний пускач ПМЕ-114, виготовлений у відкритому виконанні, використовується в стаціонарних електроустановках, для запуску на дистанції завдяки безпосередньому під'єднанню до мережі та вимкненню. Ця збірка є реверсивною, що дає змогу їй запускати зворотний хід за допомогою зміни порядку чергування фаз на обмотках статора. Здійснює взаємодію з асиметричними електродвигунами з короткозамкнутим ротором. Пускатель пме 114 предназначен для роботи під змінною напругою від 127 до 500 вольтів за частоти 50 Герц і з постійним до 220 вольтів. Встановлення на пускач теплового реле серії PTL або PTT дає змогу здійснювати його захист від тривалих перевантажень і струмів обривання фаз. Під час шунтування вмикає котушки пристроєм заглушення перешкод з'являється можливість використання пристрою в системах керування мікропроцесорною технікою.
Розшифрування структури умовного позначення:
- 1 — розмір пуска, відповідно до номінального струму. Для цього габариту струм дорівнює 10 Амперам;
- 1 — відкрите виконання, IP00;
- 4 — з тепловим реле, реверсивна збірка.
Оптимальні умови роботи електромагнітного пуска ПМО 114:
Рекомендований монтаж у разі:
- Не вище 1000 метрів над рівнем моря;
- Температура в приміщенні від -40 до +40 °C;
- Відносна вологість довкілля не більш ніж 90% за температури +20 °C;
- Монтаж на вертикальну поверхню, допустиме відхилення до 5° в будь-який бік.
Заборонена експлуатація:
- У вибухонебезпечних і пожежонебезпечних умовах;
- У разі прямого потрапляння сонячного випромінювання;
- У разі сильних навантажень від ударів і вібрацій.
Параметри та характеристики:
- Номінальна напруга: 380 Вольтів;
- Номінальний струм: 10 Амперів;
- Гранична потужність двигуна: до 4 кВт, за 380 В;
- Тип складання: реверсивна;
- Виконання корпусу та ступінь захисту: відкрите, IP00;
- Наявність теплового реле: встановлено;
- Зносостійкість: 2000000 циклів.
Принцип роботи магнітного пускача:
Під час подавання напруги на котушку якоря магнітного пуска, він притягується до осердя й головні контакти замикаються. Вимкнення відбувається за допомогою поворотних пружин, які повертають у початкове положення рухомі частини пуска, водночас відбувається розмикання контактів. Конструкція пускачів зроблена так, що після падіння напруги нижче допустимого відбувається вимкнення пускників, але після відновлення параметрів цього не відбувається, оскільки у пристрої передбачений захист від мимовільних увімкнень.
Купити пускач ПМЕ 114 у нашого підприємства можна за найвигіднішими цінами, зв'язавшись із нашими консультантами.
Основні | |
---|---|
Частота струму | 50 Гц |
Максимальна потужність | 4 кВт |
Номінальна робоча напруга | 380 В |
Кількість фаз | 3 |
Тип контактора | Реверсивний |
Теплове реле | Так |
Номінальний струм | 10 А |
Тип керуючого струму | Змінний |
Користувальницькі характеристики | |
Напруга котушки управління | 36В, 110В, 220В, 380В |
- Ціна: Ціну уточнюйте
