Пускач ПМЕ-214

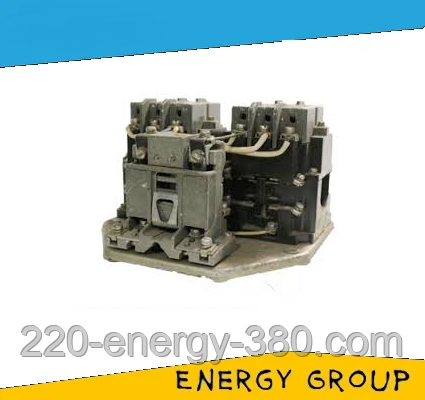

 Магнітний пускач ПМЕ-214

  Пускатель ПМЕ-214, відкритого виконання, застосовується в стаціонарних електроустановках, для дистанційного запуску під'єднанням до мережі та подальшого вимкнення. Реверсивна збірка пуска, що складається з двох контакторів, які дають змогу запускати зворотний хід за допомогою зміни порядку чергування фаз на обмотках статора. Здійснює взаємодію з асиметричними електродвигунами з короткозамкнутим ротором. Призначений для керування електродвигунами з короткозамкнутим ротором і трьома фазами. Пускачі ПМЕ виконують роботу в ланцюгах зі змінним струмом із напругою від 127 до 500 вольтів, з частотою 50 Герц і з постійним струмом за напруги, що не перевищує 220 вольтів. Шунітровання включає котушки  за допомогою пристрою, що пригнічує перешкоди, дає змогу використовувати пускач у системах керування мікропроцесорами. На цьому пристрої встановлене теплове реле, яке реалізовує захист від тривалих перевантажень за напругою і струмів, що виникають під час обривання однієї з фаз, встановлюються реле серії PTL або PTT.

Розшифрування умовного позначення:

• ПМЕ — серія пускача;
• 2 — габаритний розмір пристрою, і показник номіналу струму, що відповідає йому. Для цього габариту номінал струму дорівнює 25 Амперам;
• 1 — відкрите виконання, ступінь захисту IP00;
• 4 — реверсивна збірка, з тепловим реле.

Номінальні робочі умови:

Рекомендований за таких параметрів:

• Не вище 1000 метрів над рівнем моря;
• Температура довкілля в межах від -40 до +40°С;
• Відносна вологість повітря не перевищує 90% за температури +20 °C;
• Монтаж на вертикальну площину, з допустимим відхиленням не більш ніж 5° в будь-яку зі сторін.

Заборонена експлуатація:

• В умовах із високою загрозою пожежі або вибуху;
• У разі прямого впливу сонячних випромінювань;
• У разі сильних навантажень від ударів і вібрацій.

Параметри та характеристики:

1. Номінальна напруга: 380 Вольтів;
2. Номінальний струм: 25 Амперів;
3. Тип складання: реверсивна;
4. Виконання корпусу та ступінь захисту: відкрите, IP00;
5. Наявність теплового реле: встановлено;
6. Зносостійкість: 2000000 циклів.

Принцип роботи магнітного пускача:

Після подавання напруги на котушку якоря, він підтягується до осердя й головні контакти замикаються. Вимкнення відбувається зворотними пружинами, які призводять до початкового положення рухомі частини пускеля, водночас контакти розмикаються. Пристрої виготовлені так, що під час падіння напруги нижче допустимого відбувається їх вимкнення, але після того як параметри відновилися пускач не вмикається, оскільки в ньому передбачений захист від мимовільних увімкнень.
