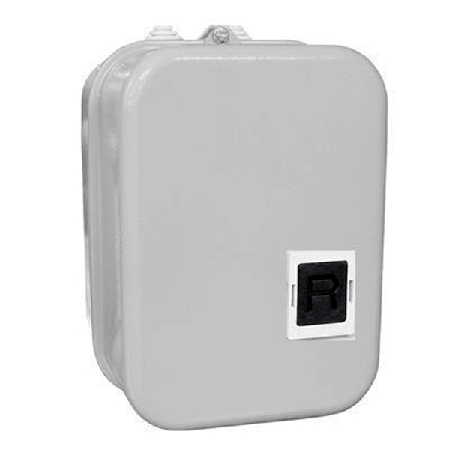

Пускач ПМЕ-222 кат.110В, 127В, 220В, 380В

Пускач магнітний ПМЕ-222

Магнітний пускач ПМЕ-222, закритого виконання, застосовується в стаціонарних електроустановках, для віддаленого запуску електродвигунів і верстатів за коштами підключення до мережі і подальшого відключення. Взаємодіє з асихнронными електродвигун з короткозамкненим ротором. Номінально здійснює керування трифазними електродвигунами. Пускач ПМЕ-222, проводить роботу в мережах з змінним струмом при напрузі від 127 до 500 Вольт, частотою 50 Герц постійного струму. Шунитрование включає котушки за допомогою пристрою переважної перешкоди дозволяє використовувати пускач в системах управління мікропроцесорами. Корпус зі ступенем захисту IP30, здійснює захист пускача від твердих тіл діаметром понад 1,5 див. На даному пристрої встановлено теплове реле, яке реалізовує захист від тривалих перевантажень по напрузі і струмів, що виникають при обриві однієї з фаз, встановлюються реле серії РТЛ або РТТ.

Розшифровка умовного позначення пускача ПМЕ-222:

• ПМЕ - серія пускача;
• 2 - габаритний розмір пристрою, і показник номіналу струму відповідний йому. Для даного габариту номінал струму дорівнює 25 Амперам;
• 2 - відкрите виконання, ступінь захисту IP30;
• 2 - нереверсивная збірка, з тепловим реле.

Номінальні робочі умови:

Рекомендований при таких параметрах:

• Не вище 1000 метрів над рівнем моря;
• Температура навколишнього середовища в межах від -40 до +40°С;
• Відносна вологість повітря не перевищує 90% при температурі +20°С;
• Монтаж на вертикальну площину, з допустимим відхиленням не більше 5° в будь-яку зі сторін.

Заборонена експлуатація:

• В умовах з високою небезпекою пожежі або вибуху;
• При прямому впливі сонячних випромінювань;
• При сильних навантаженнях від ударів і вібрацій.

Параметри та характеристики:

1. Номінальна напруга: 380 Вольт;
2. Номінальний струм: 25 Ампер;
3. Тип складання: нереверсивная;
4. Виконання корпусу і ступінь захисту: закрите, IP30;
5. Наявність теплового реле: є;
6. Зносостійкість: 2000000 циклів.

Принцип роботи магнітного пускача 222:

Після подачі напруги напруги на котушку якір, він підтягується до сердечника і головні контакти замикаються. Відключення проводитися поворотними пружинами, які приводять у вихідне положення рухомі частини пускача, при цьому контакти розмикаються. Пристрої виготовлені так, що при падінні напруги нижче припустимого відбувається їх відключення, але після того, як параметри відновилися пускач не включається, оскільки в ньому передбачено захист від мимовільних включень.

Купити пускачі ПМЕ у нашого підприємства можна за найвигіднішими цінами, зв'язавшись з нашими консультантами.
