Пускач ПМЕ-223 кат.110В, 127В, 220В, 380В

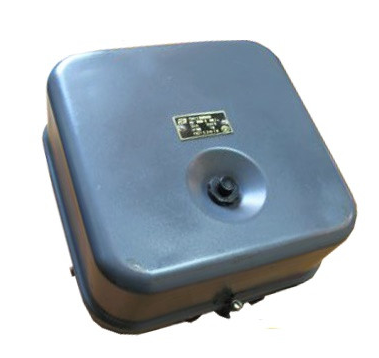

Магнітний пускач ПМЕ-223

 Магнітний пускач ПМЕ-223, закритого виконання, знаходить застосування в стаціонарних електроустановках, для дистанційного запуску підключенням до мережі, і подальшого відключення. Реверсивна збірка пускача, що складається з двох контакторів, які дозволяють здійснювати запуск зворотного ходу за допомогою зміни порядку чергування фаз на обмотках статора. Здійснює взаємодію з асихнронными електродвигуна з короткозамкненим ротором. Призначений для управління електродвигунами з короткозамкненим ротором і трьома фазами. Пускачі ПМЕ здійснюють роботу в мережах з змінним струмом з напругою від 127 до 500 Вольт, з частотою 50 Герц і з постійним струмом при напрузі не перевищує 220 Вольт. Шунитрование включає котушки за допомогою пристрою переважної перешкоди дозволяє використовувати пускач в системах управління мікропроцесорами. Корпус зі ступенем захисту IP30, захищає пристрій від твердих тіл діаметром більше 1,5 див.

Розшифровка умовного позначення ПМЕ-223:

• ПМЕ - серія пускача;
• 2 - габаритний розмір пристрою, і показник номіналу струму відповідний йому. Для даного габариту номінал струму дорівнює 25 Амперам;
• 2 - закрите виконання, ступінь захисту IP30;
• 3 - реверсивна збірка, без теплового реле.

Номінальні робочі умови пускача ПМЕ-223:

Рекомендований при таких параметрах:

• Не вище 1000 метрів над рівнем моря;
• Температура навколишнього середовища в межах від -40 до +40°С;
• Відносна вологість повітря не перевищує 90% при температурі +20°С;
• Монтаж на вертикальну площину, з допустимим відхиленням не більше 5° в будь-яку зі сторін.

Заборонена експлуатація:

• В умовах з високою небезпекою пожежі або вибуху;
• При прямому впливі сонячних випромінювань;
• При сильних навантаженнях від ударів і вібрацій.

Параметри та характеристики:

1. Номінальна напруга: 380 Вольт;
2. Номінальний струм: 25 Ампер;
3. Тип складання: реверсивна;
4. Виконання корпусу і ступінь захисту: закрите, IP30;
5. Наявність теплового реле: немає;
6. Зносостійкість: 2000000 циклів.

Принцип роботи магнітного пускача:

Після подачі напруги напруги на котушку якір, він підтягується до сердечника і головні контакти замикаються. Відключення проводитися поворотними пружинами, які приводять у вихідне положення рухомі частини пускача, при цьому контакти розмикаються. Пристрої виготовлені так, що при падінні напруги нижче припустимого відбувається їх відключення, але після того, як параметри відновилися пускач не включається, оскільки в ньому передбачено захист від мимовільних включень.

Купити пускачі ПМЕ у нашого підприємства можна за найвигіднішими цінами, зв'язавшись з нашими консультантами.
