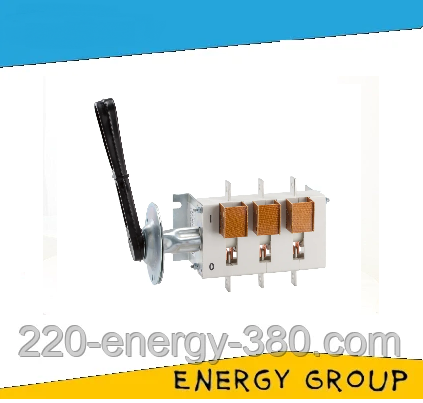

Рубильник ВР32-31В35250 250А

Рубільник ВР32-31В35250 на 250 А виробництва Промфактор

Вимикач-роз'єднувач здійснює:

• увімкнення;
• вимкнення;
• і пропускання електричного струму.

Призначений для роботи зі змінним струмом за напруги, що не перевищує ~660 В/50 Гц і з постійним струмом при напруги до 440 В у пристроях розподілу, без навантаження. Ці рубильники виготовляються на один і два напрями. Категорія застосування:  AC-22.

Застосовуються в:

• жил і цивільного будівництва
• промислових об'єктів;
• електростанцій.

Технічні характеристики:

• номінальний струм: 250 (А);
• номінальна напруга: ~400 (В);
• кількість полюсів: 3;
• струм комутації: 750 (А);
• режим роботи: тривалий;
• категорія використання: AC-22;
• механічна зносостійкість: 2500 (циклів);
• категорія розміщення: У3;
• маса: 1,72 (кг).

Конструкція рубильника ВР32-31В35250

1. Рухомий контакт;
2. Нерухомий контакт;
3. Корпус;
4. Вал;
5. Шпилька;
6. Ручка керування;
7. Камера для гасіння дуги.

Основними вузлами пристрою є , спрямовані та нерухомі контакти, зібрані в пакет. Пакети триматися разом за допомогою металевих шпильок. Число пакетів відповідає кількості полюсів і ще один корпус, у якому міститься механізм фіксації ручки керування. Рухомі контакти вмонтовані в пластмасовий вал, під час обертання якого ручкою керування вимикається контактів.

У конструкції вимикача використана система контактів ножового типу з подвійним видимим розривом електричного ланцюга. Завдяки подвійному розриву ланцюга, великому відстанню між контактами, використанню камер, що  забезпечується ефективне гасіння електричної дуги, що забезпечує тривалішу роботу контактів вимикача.

Конструкція контактних клем відповідає вимогам ГОСТ 24753 і забезпечує приєднання мідних, алюмінієвих кабелів і дротів із кабельними наконечниками, шин за допомогою нарізних з'єднань.

Корпус виготовлений з негорючого механічно міцного пластику. Контактні висновки виготовлені з високоякісної електротехнічної міді із захисним механічним покриттям.

Купити рубильники виробництва "Промфактор" у нашого підприємства можна або в офісі в Дніпропетуванні, або з доставкою по Україні.
