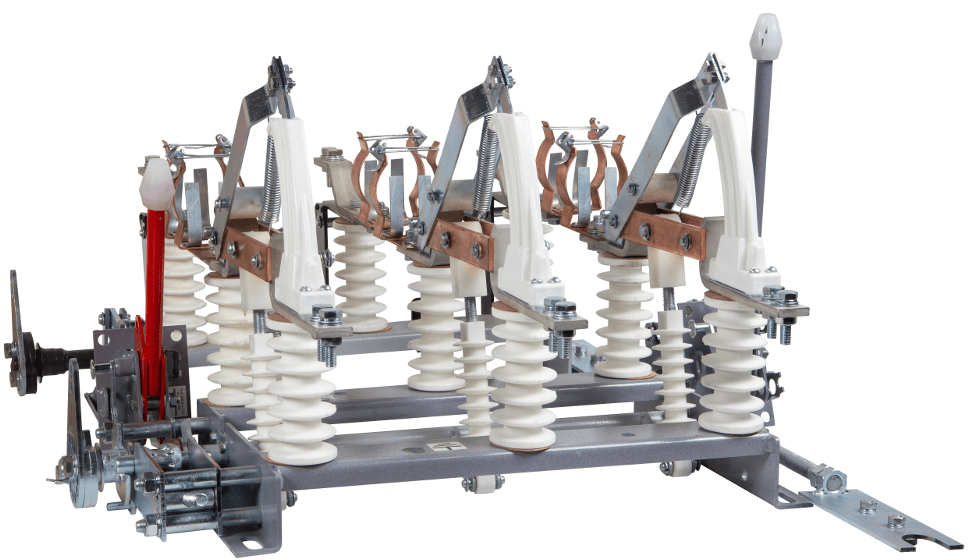

Вимикач навантаження ВНА-10/400-П

Вимикач навантаження ВНА-10/400-П

  • В наявності

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

+380 (99) 225-70-70
  • +380 (98) 225-70-70

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Вимикач навантаження ВНА-10/400-П
Вимикач навантаження ВНА-10/400-ПВ наявності
Ціну уточнюйте
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Інформація для замовлення

Вимикач навантаження 10/400

 Вимикач навантаження ВНА 10 400П використовують для комутації (вмикань/вимкнень), ручка розміщена праворуч, а також заземлення окремих ділянок ланцюга. Робочий струм трифазний, змінний. Особливість пристроїв у тому, що їх встановлюють строго на вертикальній поверхні в розподільних шафках КРУ, КТП, КСО та ін. Можливе незначне відхилення під час монтажних робіт, у межах 15 градусів).

 Роз'єднувач ВНА 10 400 працює в умовах, що відповідають помірному клімату, категорія розміщення «2» (У2 ГОСТ 15150-69). Допустимий режим роботи — продовжений. Фактори зовнішнього середовища під час експлуатації відповідають «М6» (ГОСТ 17516.1).

 Проста конструкція ВНА 10/400 забезпечує швидке спрацьовування. Мінімум деталей гарантують рідкісні зламання (розваж що природний знос механізму). Усі складники комутаційного пристрою зібрані на рамі: привод (важільний), пружина, ізолятори, рухомі (ножі) та нерухомі контакти, система дугогашення та вал. Ступінь захисту IP00. Тому встановлюються в шафки.

Вимикач містить такі конструктивні одиниці вимикача ВНА-10/400-П:

  1. Зварну раму;
  2. Ізолятори опорні;
  3. Контакти рухомого типу;
  4. Контакти нерухомого типу;
  5. Контакти гасіння дуги;
  6. Камеру гасіння дуги;
  7. Контакти введення;
  8. Вал;
  9. Ізолятор тяговий;
  10. Важіль (привод;
  11. Пружину.

Конструкция выключателя ВНА-10/400-П

Технічні характеристики вимикача ВА 10 400

Вимикач навантаження ВНА 10 400 зібраний у такий спосіб, що його нарізні з'єднання розташовані на нерухомих деталях (самовідгвинчування виключене). До всіх елементів, які піддаються регулюванню, забезпечений вільний доступ.

Найменування хар-к

Параметри

Inom, A

400

Unom, kB

10

Наскрізний струм, кА

20

Род тока

 АС

Електродинамічна стійкість, кА

2,5

Габаритні параметри

ДХШХВ, мм

613Х740Х480

Вага, кг (без заземлювальних ножів)

52

Розраховані на тривалий термін експлуатації — 25 років. Максимально допустима висота встановлення 1000 м над рівнем моря. Захисний корпус конструкційно не передбачений. Промислова атмосфера II (промислова атмосфера).

 Купити вимикач навантаження ВНА 10/400 можна на нашому сайті, залиште заявку і ми зв'яжемося з Вами впродовж 30 хвилин. Технічне обслуговування й безплатні консультації від провідних фахівців у сфері електрообладнання — Енерджі груп!
