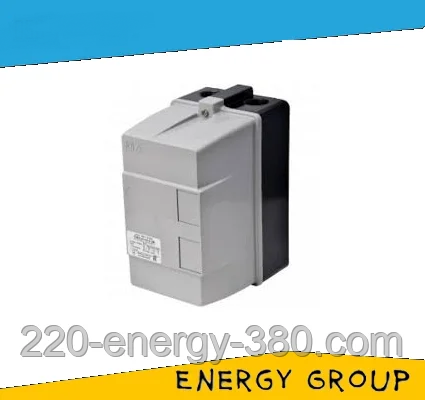

Пускатель ПМЛ-1140

Електромагнітний пускач ПМЛ-1140 у корпусі застосовується  у схемах керування електронними приводами, як комплектуючі пристрій, застосовуються для дистанційного увімкнення методом під'єднання до мережі живлення, у стаціонарних пристроях. Пускатель ПМЛ-1140 виробляє пуск і зупинку асинхронних електронних двигунів із трьома фазами та інших електропристроїв під напругою 660 (В)/50 (Гц).

Корпус пмл 1140  забезпечує ступінь захисту IP40, що дає змогу захистити його від дротів, інструменту та інших сторонніх тіл діаметром понад 1 (мм). Крім цього, оболонка гарантує безпечну для людини  експлуатацію, тому що завдяки корпусу немає контакту людини з струмовідними частинами пускачами.

Рекомендована робота пристрою в одному з таких режимів:

  • переривно-тривалого (8 годин роботи);
  • повторно-краткочасному;
  • тривалому;
  • короткочасному.

Структура умовного позначення:

  • 1 — перший габарит (10 А);
  • 1 — нереверсивний, без теплового реле;
  • 4 – без кнопок, IP40 — захист від предметів і тіл діаметром від 1 (мм);
  • 0 – число і тип контактів допоміжного ланцюга 1 (НО).

Пристрій пускача:

Пускач ПМЛ-1110 складається з якоря та осердя, поміщених у пластмасовий кожух, на осердя встановлюється втягувальна котушка. Пристрій має Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 10 (А);
  3. Потужність двигуна: 5,5 (кВт).

Принцип роботи:

Під час подавання живлення на котушку пускача відбувається притягання якоря до котушки, після цього НО контакти замикаються, а НЗ контакти відкриваються, вимкнення відбувається аналогічним способом — НО розмикаються, а НЗ змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.

Принципова схема електромагнітного пуска пуска

Принципиальная схема магнитного пускателя ПМЛ

Умови експлуатації

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач в оболонці ПМЛ-1140 можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеНі
Тип керуючого струмуЗмінний
Ступінь захисту IP40
Наявність корпусуТак
Габаритні розміри
Вага0.75 г
Користувальницькі характеристики
Маса0.75
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Номінальний робочий струм при напрузі 380, 550, 66010, 6, 4 (А)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга10 А
Потужність двигуна5.5 кВт
Розміри140х46 (мм)
Максимальна частота включень без навантаження/ з навантаженням3600/2400 (включень у годину)
Потужність, споживана котушкою контактора, включення/утримання68±8,0/8±1,8 (ВА)
Габаритні розміри116,5х160х87 (мм)
