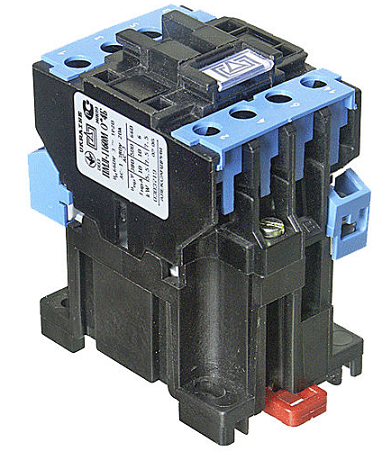

Пускатель ПМЛ-1161М
Електромагнітний пускач ПМЛ-1161М застосовується в схемах керівних електроприводами як комплектуючий пристрою, переважно застосовується для дистанційного запуску під'єднанням до мережі живлення, у стаціонарних приладах. Виконує зупинку та пуск асинхронних трифазних електродвигунів та інших електропристроїв за напруги 660 В/50 Гц.
Цей пускач може бути укомплектований тепловими релесерій PTL і PTT. Це комплектація дає змогу виробляти захист електродвигунів від надмірних тривалих перевантажень і фазового обривання. Пускач підходить для застосування в системах керівницями мікропроцесорними пристроями під час шунтування пристроєм перешкодо подавання котушки увімкнення, а також у разі тиристорного керування.
Структура умовного позначення:
- 1 — перший габарит (10 А);
- 1 — нереверсивний, без теплового реле;
- 6 – IP20 – захист, від контакту з пальцями людської руки, а також від твердих тіл невеликого розміру діаметром до 12 (мм);
- 1 – число і тип контактів допоміжного ланцюга (1 НО);
- М — модернізований, з можливістю встановлення як на стандартну DIN-рейку, так і на болти.
Пристрій пускача:
Пускач ПМЛ-1161М складається з якоря та осердя, поміщених у пластмасовий кожух, на осердя встановлюється втягувальна котушка. Пристрій має Ш-подібну систему магнітів прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.
Принцип роботи:
Під час подавання живлення на котушку пускача відбувається притягання якоря до котушки, після цього НО контакти замикаються, а НЗ контакти відкриваються, вимкнення відбувається аналогічним способом — "але" розмикаються, а "НЗ" змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.
Принципова схема електромагнітного пуска пуска
Умови експлуатації:
Основні характеристики пускача:
- Номінальна напруга щодо ізоляції: 660 (В);
- Номінальний струм головного ланцюга: 10 (А);
- Потужність двигуна: 5,5 (кВт).
Рекомендується монтаж:
- на рівну поверхню у вертикальному положенні;
- на висоті над рівнем моря, що не перевищує 2 км;
- температура довкілля від -45 до +40 °C;
- у вибухобезпечному середовищі.
Під час експлуатації неприпустимі:
- вібраційні навантаження;
- наявність у середовищі шкідливих газів і пилу;
- бризки води та олій;
- прямий вплив сонячного випромінювання.
Рекомендований щомісячний огляд і чищення елементів, для профілактики.
Купити електромагнітний пускач ПМЛ-1161М можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.
Основні | |
---|---|
Виробник | Етал |
Країна виробник | Україна |
Тип контактора | Нереверсивний |
Теплове реле | Ні |
Тип керуючого струму | Змінний |
Ступінь захисту IP | 20 |
Кількість розмикальних контактів | 1 шт. |
Наявність корпусу | Ні |
Габаритні розміри | |
Вага | 0.32 г |
Користувальницькі характеристики | |
Маса | 0.32 |
Номінальна напруга втягуючої котушки | 24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В) |
Максимальна частота включень | 3600/2400 (вкл/год) |
Номінальна напруга ізоляції | 660 В |
Номінальний струм головного ланцюга | 10 А |
Потужність двигуна | 5.5 кВт |
Розміри | 50х35 (мм) |
Потужність, споживана котушкою контактора, включення/утримання | 68±8,0/8±1,8 (ВА) |
Габаритні розміри | 73,8х67х44 (мм) |
Номінальний робочий струм | 10, 10, 6 (А) |
- Ціна: Ціну уточнюйте
