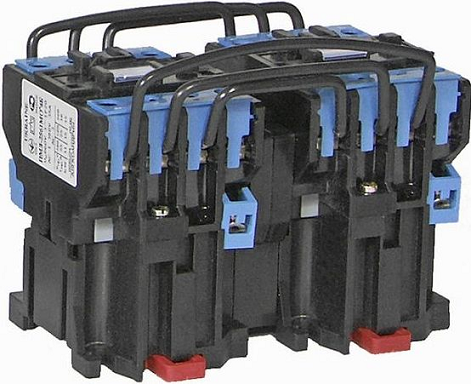

Контактор ПМЛ-1501 12,5А

Магнітний пускач ПМЛ-1501

 Електромагнітний нвушкатель ПМЛ-1501 реверсивний пристрій, пристосований запускати и зупиняти а також реверсувати трифазні, асинхронні, промислові двигуни з короткозамкнутим ротором а також промислових силових установок через прямого під'єднання до мережі живлення напругою 660 В/50 Гц.

 Контактор ПМЛ-1501 може бути укомплектований  тепловими реле серій РТЛ и РТТ. Це комплектація дає змогу виробляти захист електродвигунів від надмірних тривалих перевантажень і фазового обривання. Цей контактор використовується в пристроях з керівниками мікропроцесорними апаратами під час шунтування пристроєм заглушення перешкод котушки ввімкнення, а також у разі керування за допомогою тиристорів.

Опції позначення ПМЛ-1501:

• 1 — перший габарит (10 А);
• 5 — з функцією реверсу, без теплового реле, з хутром. блокуванням
• 0 — ступінь захисту IP00;
• 1 – число та тип контактів додаткової цепи (1НЗ).

Принцип дії пускача ПМЛ-1501:

Електромагнітний пускач ПМЛ-1501 складається з двох контакторів, у яких є якір і осердя, ці елементи поміщені в пластиковий корпус. Всередину осердя вмонтована котушка втягування. Цей контактор має "ш" образний системою магнітів із прямим ходом. Контакти розташовані перед магнітною системою. Всі рухомі елементи та траверса укладені в цілісну конструкцію, так само розташовуються рухомі пружини та контакти. Поворотна пружина розміщена на середньому керні в не закріпленій частині. Приєднувальні контакти призводять до дугомової камери.

Принцип роботи пускача ПМЛ-1501:

 Характерне відмінність пускача ПМЛ-1501 — це можливість запускати двигун зворотним ходом. Який можливий завдяки зміні черговості фаз обмотування. Механічне блокування вмонтоване в схему блокує одночасне під'єднання обох контакторів, що дає змогу уникати виникнення коротких замикань. Завдяки реверсній збірці два контактори "КМ1 і КМ2" укладені в один пристрій. У момент пуску в роботу вступає перший контактор КМ1, якщо запуск відбувається в протилежному напрямку, контактор здійснює вимкнення ктушки першого контактора, після подавання струму на котушку допоміжного контактора, відбувається реверсування двигуна.

Схема, до опису принципу роботи ПМЛ-1501:

Умови експлуатації ПМЛ-1501:

Основні характеристики пускача ПМЛ:

1. Номінальна напруга щодо ізоляції: 660 (В);
2. Номінальний струм головного ланцюга: 10 (А);
3. Потужність двигуна: 5,5 (кВт).

Рекомендується монтаж ПМЛ-1501:

• на рівну поверхню у вертикальному положенні;
• на висоті над рівнем моря, що не перевищує 2 км;
• температура довкілля від -45 до +40 °C;
• у вибухобезпечному середовищі.

Під час експлуатації неприпустимі ПМЛ-1501:

• вібраційні навантаження;
• наявність у середовищі шкідливих газів і пилу;
• бризки води та олій;
• прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів ПМЛ-1501, для профілактики.

 Купити пускач ПМЛ-1501 можна дуже просто, досить залишити заявку на сайті компанії або зателефонувати за зазначеними номерами. Забрати можливо зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України. Технічне обслуговування й безплатні консультації від фахівців Енерджі Груп.
