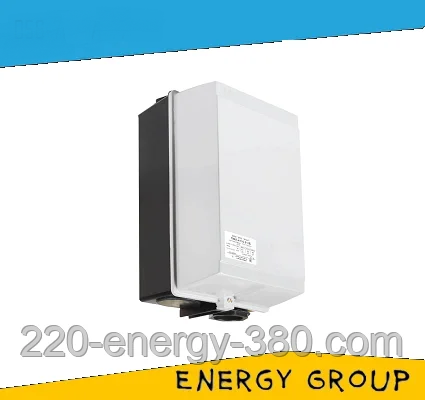

Пускач ПМЛ-1541

Пускач ПМЛ-1541

  • В наявності

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Пускач ПМЛ-1541
Пускач ПМЛ-1541В наявності
Ціну уточнюйте
+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar
Опис
Характеристики
Інформація для замовлення

Реверсивний електромагнітний пускач ПМЛ-1541 у корпусі — електромеханічний пристрій керування й розподілу, що здійснює пуск, розгін, зупинку  електродвигуна, що забезпечує його безперервну роботу, захист електродвигуна та під'єднаних ланцюгів від перевантажень за напруги 660 (В) і частоти 50 (Гц). Крім запуску, під час керування електродвигуном пускач виконує функцію зміни напрямку обертання ротора двигуна, тобто його реверсування, це досягається завдяки зміні порядку чергування фаз.

Оболонка пускаля зі ступенем захисту IP40, забезпечує захист пускача від пошкодження дротами, інструментом та іншими предметами, діаметром понад 1 (мм), захист рідин не передбачена.

Також ця оболонка дає змогу убезпечити людину під час роботи з цим пускачем, тому що унеможливлюється прямий контакт між пристроєм і людиною.

Структура умовного позначення:

  • 1 — перший габарит пускача (10 А);
  • 5 — реверсивний, без теплового реле, з хутро. блокуванням
  • 4 – без кнопок, IP40 — захист від предметів і тіл діаметром від 1 (мм);
  • 1 – число і тип контактів допоміжного ланцюга (1 НЗ).

Пристрій пускача:

Цей пристрій складається з двох контакторів із трьома полюсами, що складаються з осердя й якоря, закріплених на загальній платформі, обладнаних механічним блокуванням, яке запобігає можливості одночасного увімкнення обох контакторів, що може призвести до КЗ.

Принцип роботи:

Основною особливістю пуска ПМЛ-1541 є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Реверсивна збірка являє собою два контактори (КМ1 і КМ2) об'єднані в один.  Блокування, яке вбудоване в схему, не дає змогу обом пускачам увімкнутися одночасно і створити КЗ. Після запуску вперед вмикається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт вимкне котушку першого контактора, а «але» контакт подасть живлення на котушку другого контактора. Відновлюється реверсування двигуна.

Схема, до опису принципу роботи:



Принципиальная схема реверсивных пускателей

Умови експлуатації:

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 10 (А);
  3. Потужність двигуна: 5,5 (кВт).

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 (км);
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Монтаж рекомендується проводити з урахуванням таких вимог:

  • вібраційні навантаження;
  • наявність у середовищі шкідливих газів і пилу;
  • бризки води та олій;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-1541 можна зі складу в Дніпропетровську або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеНі
Тип керуючого струмуЗмінний
Ступінь захисту IP40
Наявність корпусуТак
Габаритні розміри
Вага2.02 г
Користувальницькі характеристики
Маса2.02
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/2400 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 66010, 6, 4 (А)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга10 А
Потужність двигуна5.5 кВт
Розміри2
Потужність, споживана котушкою контактора, включення/утримання68±8,0/8±1,8 (ВА)
Габаритні розміри126,5х280х123 (мм)
