ПМЛ-1230Д

ПМЛ-1230Д

  • В наявності

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

+380 (99) 225-70-70
  • +380 (98) 225-70-70

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
ПМЛ-1230Д
ПМЛ-1230ДВ наявності
Ціну уточнюйте
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

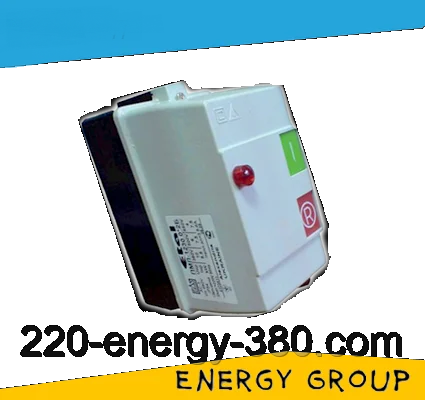

Електромагнітний пускач  ПМЛ-1230Д у корпусі, з кнопкою пуск-реле та стоп і сигнальною лампою, застосовується  у схемах керування електронними приводами, як комплектуючі пристрій, застосовуються для дистанційного увімкнення методом під'єднання до мережі живлення, у стаціонарних пристроях. Виробляє пуск і зупинку асинхронних електронних двигунів із трьома фазами та інших електроустановок під напругою 660 (В)/50 (Гц). Наявність теплового реле у корпусі пристрою дає змогу виробляти захист від тривалих надмірних перевантажень за напругою й обривання фаз. Сигнальна лампа здійснює світлову індикацію і слугує візуальним сигналізатором стану пускача.

Корпус забезпечує дуже високий ступінь захисту пуска IP54, що дає змогу експлуатувати його в складніших умовах, тому що. він понад стійкий до механічних пошкоджень, пилу, бризок води. Крім цього, оболонка гарантує безпечну для людини  експлуатацію, тому що завдяки корпусу немає контакту людини з струмовідними частинами пускачами.

Рекомендована робота пристрою в одному з таких режимів:

  • переривно-тривалого (8 годин роботи);
  • повторно-краткочасному;
  • тривалому;
  • короткочасному.

Структура умовного позначення:

  • 1 — перший габарит;
  • 2 – нереверсивний, з тепловим реле;
  • 3 — з кнопками пуск, стоп і сигнальною лампою, IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
  • 0 – 1НО — вигляд і кількість контактів ланцюга допоміжною;
  • Д — номінальний струм 16.

Пристрій пускача:

Пускач ПМЛ-1230Д складається з якоря та осердя, які поміщені в кожух із пластмаси, на осердя встановлюється втягувальна котушка. Пристрій має Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.

Основні характеристики пускача:

  1. Номінальна ізоляційна напруга: 660 (В);
  2. Номінальний струм головного ланцюга: 16 (А);
  3. Потужність двигуна: 7,5 (кВт).

Принцип роботи:

Під час подавання живлення на котушку пускача відбувається притягання якоря до котушки, після цього НО контакти замикаються, а НЗ контакти відкриваються, вимкнення відбувається аналогічним способом — НО розмикаються, а НЗ змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.

Принципова схема електромагнітного пуска пуска

Принципиальная схема магнитного пускателя ПМЛ

Умови експлуатації

Рекомендується  монтаж:

  • у вертикальному положенні на рівну поверхню;
  • передня висота над рівнем моря 2км;
  • температура повітря від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-1230Д можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеТак
Тип керуючого струмуЗмінний
Ступінь захисту IP54
Кнопка "Стоп"Так
Кнопка "Пуск"Так
Наявність корпусуТак
Габаритні розміри
Вага1.29 г
Користувальницькі характеристики
Маса1.29
Номінальний струм головного ланцюга16 А
Номінальний робочий струм, А16, 10, 6.4 (А)
Потужність двигуна7.5 кВт
Габаритні розміри134х185х101 (мм)
Потужність, споживана котушкою контактора, включення/утримання68±8,0/8±1,8 (ВА)
Номінальна напруга ізоляції660 В
Максимальна частота включень без навантаження/ з навантаженням3600/1200
Розміри165х52 (мм)
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
