ПМЛ-1621Д

ПМЛ-1621Д

  • В наявності

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

+380 (99) 225-70-70
  • +380 (98) 225-70-70

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
ПМЛ-1621Д
ПМЛ-1621ДВ наявності
Ціну уточнюйте
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

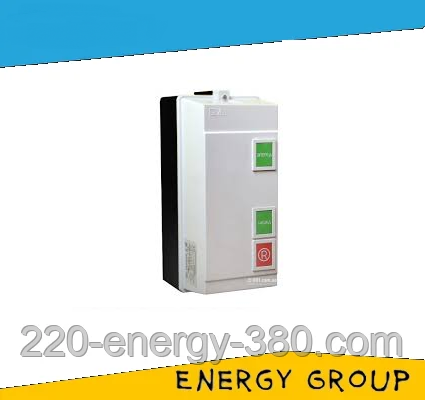

Реверсивний електромагнітний пускач ПМЛ-1621Д у корпусі з кнопками "пуск" і "стоп" — електромеханічний пристрій керування й розподілу, що здійснює пуск, розгін, зупинку  електродвигуна, що забезпечує його безперервну роботу, захист електродвигуна та під'єднаних ланцюгів від перевантажень за напруги 660 (В) і частоти 50 (Гц). Крім запуску, під час керування електродвигуном пускач виконує функцію зміни напрямку обертання ротора двигуна, тобто його реверсування, це досягається завдяки зміні порядку чергування фаз.

Завдяки наявності оболонки з високим ступенем захисту IP54, цей пускач можна експлуатувати в умовах, де є бризки, пил і є ймовірність механічного пошкодження пристрою.

Також корпус дає змогу людині більш безпечно експлуатувати пускач, тому що він унеможливлює безпосередній контакт людини з струмопровідними частинами пускача.  Теплове реле, вбудоване в корпус теплового пуска, дає змогу здійснювати захист двигуна від тривалих перевантажень за напругою й обривання фаз.

Структура умовного позначення:

  • 1 — перший габарит пускача;
  • 6 — пускач реверсивний, з хутро. й електричним блокуванням, з вбудованим тепловим реле;
  • 2 – с кнопками "пуск-стоп", IP54 — оболонка, що забезпечує захист від впливу зовнішніх пошкоджень, і від внутрішніх до яких може зробити пилове засмічення, крім цього, є всебічний захист від бризок.;
  • 1 – вигляд і кількість контактів у допоміжному ланцюзі — 1 розмикальний;
  • Д — номінальний струм — 16 (А).

Пристрій пускача:

Пускач ПМЛ-1621Д складається з двох контакторів з трьома полюсами, що складаються із осердя та якоря, закріплених на загальній платформі, обладнаних механічним блокуванням, яке запобігає можливості одночасного увімкнення обох контакторів, що може призвести до КЗ.

Принцип роботи:

Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Реверсивна збірка являє собою два контактори (КМ1 і КМ2) об'єднані в один.  Блокування, яке вбудоване в схему, не дає змогу обом пускачам увімкнутися одночасно і створити КЗ. Після запуску вперед вмикається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт вимкне котушку першого контактора, а «але» контакт подасть живлення на котушку другого контактора. Відновлюється реверсування двигуна.

Схема, до опису принципу роботи:

Принципиальная схема реверсивных пускателей

Умови експлуатації:

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 16 (А);
  3. Потужність двигуна: 7,5 (кВт).

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-1621Д можна зі складу в Дніпропетровську або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеТак
Тип керуючого струмуЗмінний
Ступінь захисту IP54
Кнопка "Вперед"Так
Кнопка "Стоп"Так
Кнопка "Назад"Так
Наявність корпусуТак
Габаритні розміри
Вага2.77 г
Користувальницькі характеристики
Маса2.77
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга16 А
Потужність двигуна7.5 кВт
Розміри260х52 (мм)
Максимальна частота включень без навантаження/ з навантаженням3600/1200
Номінальний робочий струм, А16, 10, 6.4 (А)
Потужність, споживана котушкою контактора, включення/утримання68±8,0/8±1,8 (ВА)
Габаритні розміри143х280х123 (мм)
