ПМЛ-1631Д

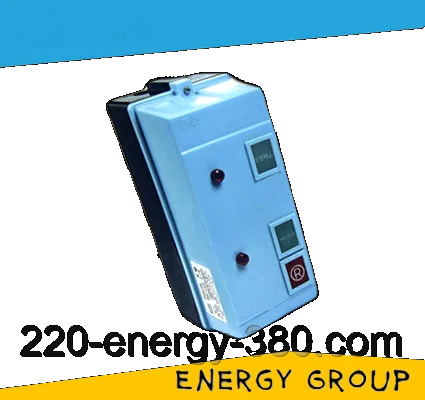

Реверсивний електромагнітний пускач ПМЛ-1631Д у корпусі з кнопками "пуск" і "стоп" і сигнальними лампами — електромеханічний пристрій керування й розподілу, що здійснює пуск, розгін, зупинку  електродвигуна, що забезпечує його безперервну роботу, захист електродвигуна та під'єднаних ланцюгів від перевантажень за напруги 660 (В) і частоти 50 (Гц). Крім запуску, під час керування електродвигуном пускач виконує функцію зміни напрямку обертання ротора двигуна, тобто його реверсування, це досягається завдяки зміні порядку чергування фаз. Сигнальні лампи здійснюють світлову індикацію і слугують візуальними сигналізаторами стану пускача.

Завдяки наявності оболонки з високим ступенем захисту IP54, цей пускач можна експлуатувати в умовах, де є бризки, пил і є ймовірність механічного пошкодження пристрою.

Структура умовного позначення:

• 1 — перший габарит пускача;
• 6 — пускач реверсивний, з хутро. й електричним блокуванням, з вбудованим тепловим реле;
• 3 – з кнопками пуск, стоп і сигнальними лампами, IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх ушкоджень, викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
• 1 – вигляд і кількість контактів у допоміжному ланцюзі — 1 розмикальний;
• Д-номінальний струм 16 (А).

Пристрій пускача:

Пускач ПМЛ-1621Д складається з двох контакторів з трьома полюсами, що складаються із осердя та якоря, закріплених на загальній платформі, обладнаних механічним блокуванням, яке запобігає можливості одночасного увімкнення обох контакторів, що може призвести до КЗ.

Принцип роботи:

Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Реверсивна збірка являє собою два контактори (КМ1 і КМ2) об'єднані в один.  Блокування, яке вбудоване в схему, не дає змогу обом пускачам увімкнутися одночасно і створити КЗ. Після запуску вперед вмикається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт вимкне котушку першого контактора, а «але» контакт подасть живлення на котушку другого контактора. Відновлюється реверсування двигуна.

Схема, до опису принципу роботи:

Умови експлуатації:

Основні характеристики пускача:

1. Номінальна напруга щодо ізоляції: 660 (В);
2. Номінальний струм головного ланцюга: 16 (А);
3. Потужність двигуна: 7,5 (кВт).

Рекомендується  монтаж:

• на рівну поверхню у вертикальному положенні;
• на висоті над рівнем моря, що не перевищує 2 км;
• температура довкілля від -45 до +40 °C;
• у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-1631Д можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.
