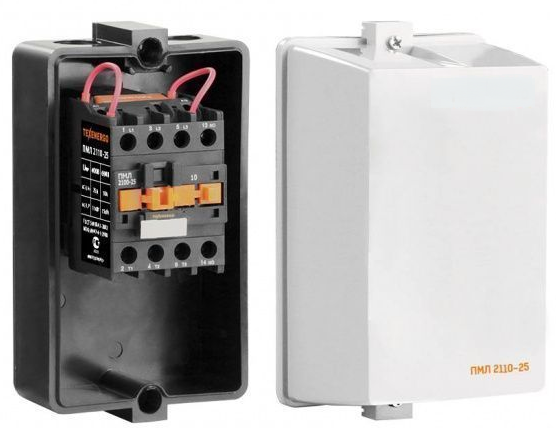

Пускач ПМЛ-2110

 Електромагнітний пускач ПМЛ-2110 виробництва "Этал", застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі. Здійснює запуск і зупинка електродвигунів двигунів із трьома фазами під час змінного струму 660 (В) і частоті 50 і 60 (Гц).

Високий ступінь захисту, що забезпечується корпусом зі ступенем захисту IP54, дає змогу експлуатувати пускач у середовищі, у якому:

• підвищений рівень запиленості;
• можливе механічне пошкодження пускача;
• можливі бризки води.

Оболонка дає змогу ізолювати пускач від контакту з людиною, що усуває ризик ураження його струмом.

Структура умовного позначення:

• 2 — друга величина (25 А);
• 1 — реверсивне реле не встановлене, нереверсивне збирання;
• 1 –  Немає кнопок, IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень, викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
• 0 — 1 замикальний —  число та тип контактів допоміжного ланцюга.

Рекомендована робота пристрою в одному з таких режимів:

• переривно-тривалого (8 годин роботи);
• повторно-краткочасному;
• тривалому;
• короткочасному.

Пристрій пускача:

Корпус пускача ПМЛ-2110 складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.

Принцип роботи:

У разі надходження на керівну котушку напруги, утворюється електромагнітна індукція, під впливом якої система магнітів змикається, долаючи у такий спосіб протидію пружини повернення. Містокості силових ланцюгів замикаються й змінюється положення в ланцюгах вільних контактів.

Принципова схема магнітного пуска:

Основні характеристики пускача:

1. Номінальні напруження втягувальної котушки: 24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В).
2. Номінальна напруга щодо ізоляції: 660 (В);
3. Номінальний струм: 24 (А);
4. Номінальна потужність керованого двигуна: 11 (кВт);

Експлуатаційні умови:

Рекомендується  монтаж:

• у вертикальному положенні, на рівну поверхню;
• на висоті над рівнем моря не вище 2000 м;
• температура повітря від -45 до +40 °C;
• у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-2110 можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.
