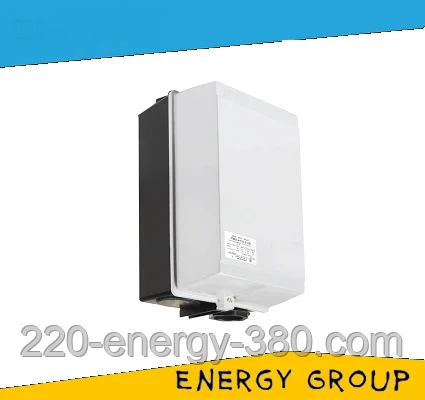

Електромагнітний пускач ПМЛ-2140 виробництва "Этал"

Застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі. Здійснює запуск і зупинка електродвигунів двигунів із трьома фазами під час змінного струму 660 (В) і частоті 50 і 60 (Гц).

Оболонка зі ступенем захисту IP40 забезпечує захист пускач від інструменту, дротів та інших тіл діаметром понад одного міліметра. Також ця оболонка запобігає безпосередньому контакту людини з струмовідними частинами.

Структура умовного позначення ПМЛ-2140:

  • 2 — друга величина (25 А);
  • 1 — реверсивне реле не встановлене, нереверсивне збирання;
  • 4 – без кнопок, IP40 — захист від предметів і тіл діаметром від 1 (мм);
  • 0 — 1 замикальний —  число та тип контактів допоміжного ланцюга.

Рекомендована робота пристрою в одному з таких режимів:

  • переривно-тривалого (8 годин роботи);
  • повторно-краткочасному;
  • тривалому;
  • короткочасному.

Пристрій пускача:

Корпус пускача ПМЛ-2140 складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.

Принцип роботи пускача ПМЛ-2140:

У разі надходження на керівну котушку напруги, утворюється електромагнітна індукція, під впливом якої система магнітів змикається, долаючи у такий спосіб протидію пружини повернення. Містокості силових ланцюгів замикаються й змінюється положення в ланцюгах вільних контактів.

Принципова схема магнітного пуска:

Принципиальная схема магнитного пускателя ПМЛ

Основні характеристики пускача ПМЛ-2140:

  1. Номінальні напруження втягувальної котушки: 24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В);
  2. Номінальна напруга щодо ізоляції: 660 (В);
  3. Номінальний струм: 25 (А);
  4. Номінальна потужність керованого двигуна: 11 (кВт).

Експлуатаційні умови:

Рекомендується  монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2 км;
  • температура повітря від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-2140 можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеНі
Тип керуючого струмуЗмінний
Ступінь захисту IP40
Габаритні розміри
Вага1.07 г
Користувальницькі характеристики
Маса1.07
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/1200 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга25 А
Потужність двигуна11 кВт
Розміри165х52 (мм)
Потужність, споживана котушкою контактора, включення/утримання87±13/ 7,6±1,4 (ВА)
Габаритні розміри134х185х101 (мм)
Номінальний робочий струм25, 22, 16 (А)
