ПМЛ-2541

пускач ПМЛ-2541

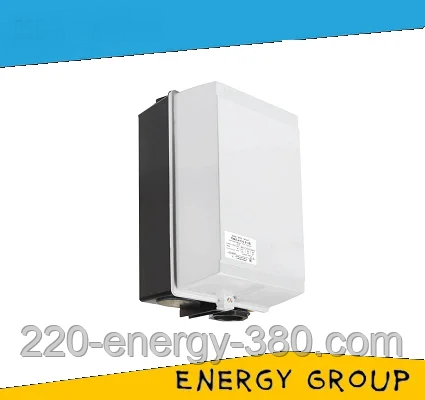

 Реверсивний електромагнітний пускач ПМЛ-2541 виробництва "Этал", застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі, виконує запуск і зупинка та реверсування електродвигунів із трьома фазами під час змінного струму 660 (В) і частоті 50 і 60 (Гц).

Оболонка пускача ПМЛ-2541 зі ступенем захисту IP40 забезпечує захист пускач від інструменту, дротів і інших тіл діаметром понад одного міліметра. Також ця оболонка запобігає безпосередньому контакту людини з струмовідними частинами.

• 2 — друга величина (25 А);
• 5 – реверсивний, без теплового реле, з хутро. блокуванням;
• 4 – без кнопок, IP40 — захист від предметів і тіл діаметром від 1 (мм);
• 1 — 1 розмикальний —  число та тип контактів допоміжного ланцюга.

Пристрій пускача:

Реверсивний пускач ПМЛ-2541 представляє два контактори, об'єднані в один. Корпус кожного контактора складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.

Принцип роботи:

Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Блокування, передбачене в схемі не допускає одночасного увімкнення обох контакторів, що може зробити КЗ. Після прямого запуску вмикається перший контактор, у разі реверсивного запуску «НЗ» контакт вимкне котушку першого контактора, а «НО» контакт подасть живлення на котушку другого контактора.

Схема, до опису принципу роботи:

Експлуатаційні умови:

Під час експлуатації неприпустимі:

• вібраційні навантаження;
• насичення повітря шкідливими газами та пилом;
• водяні та олійні бризки;
• прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-2541 можна зі складу в Дніпропетруванні або будь-якою зручною для вас поштовою службою на всій території України.
