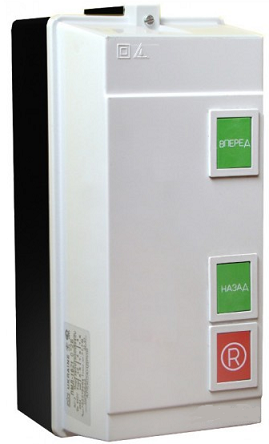

Пускач ПМЛ-2621
Реверсивний електромагнітний пускач ПМЛ-2621 виробництва "Этал", застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі, виконує запуск і зупинка та реверсування електродвигунів із трьома фазами під час змінного струму 660 (В) і частоті 50 і 60 (Гц). Теплове реле вбудоване в оболонку пускача Пмл 2621, дає змогу здійснювати захист від перевантажень надмірної тривалості та від струмів, що виникають під час обривання фаз, а електро та механічне блокування не допускають одночасного увімкнення контакторів.
Високий ступінь захисту пускача ПМЛ-2621, що забезпечується корпусом зі ступенем захисту IP54 дає змогу експлуатувати пускач у середовищі, у якому:
- підвищений рівень запиленості;
- можливе механічне пошкодження пускача;
- можливі бризки води.
Оболонка дає змогу ізолювати пускач від контакту з людиною, що усуває ризик ураження його струмом.
Структура умовного позначення:
- 2 — друга величина (25 А);
- 6 — реверсивний пускач, з вбудованим тепловим реле, електричним і механічним блокуванням;
- 2 – с кнопками "пуск" и "стоп", IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень, викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
- 1 — 1 розмикальний — число та тип контактів допоміжного ланцюга.
Пристрій пускача:
Реверсивний пускач ПМЛ-2621 представляє два контактори, об'єднані в один. Корпус кожного контактора складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.
Принцип роботи:
Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Блокування, передбачене в схемі не допускає одночасного увімкнення обох контакторів, що може зробити КЗ. Після прямого запуску вмикається перший контактор, у разі реверсивного запуску «НЗ» контакт вимкне котушку першого контактора, а «НО» контакт подасть живлення на котушку другого контактора.
Схема, до опису принципу роботи:
Основні характеристики пускача:
- Номінальні напруження втягувальної котушки: 110, 220, 380, 400, 415, 440 (В);
- Номінальна напруга щодо ізоляції: 660 (В);
- Номінальний струм: 25 (А);
- Номінальна потужність керованого двигуна: 11 (кВт).
Експлуатаційні умови:
Під час експлуатації неприпустимі:
- вібраційні навантаження;
- насичення повітря шкідливими газами та пилом;
- водяні та олійні бризки;
- прямий вплив сонячного випромінювання.
Рекомендований щомісячний огляд і чищення елементів, для профілактики.
Купити реверсивний електромагнітний пускач ПМЛ-2621 можна зі складу в Дніпропетруванні або будь-якою зручною для вас поштовою службою на всій території України.
Основні | |
---|---|
Виробник | Етал |
Країна виробник | Україна |
Тип контактора | Реверсивний |
Теплове реле | Так |
Наявність корпусу | Так |
Тип керуючого струму | Змінний |
Кнопка "Вперед" | Так |
Кнопка "Стоп" | Так |
Кнопка "Назад" | Так |
Ступінь захисту IP | 54 |
Габаритні розміри | |
Вага | 2.64 г |
Користувальницькі характеристики | |
Маса | 2.64 |
Номінальна напруга втягуючої котушки | 110, 220, 380, 400, 415, 440 (В) |
Максимальна частота включень | 3600/1200 (вкл/год) |
Номінальна напруга ізоляції | 660 В |
Номінальний струм головного ланцюга | 25 А |
Потужність двигуна | 11 кВт |
Розміри | 260х52 (мм) |
Потужність, споживана котушкою контактора, включення/утримання | 87±13/ 7,6±1,4 (ВА) |
Габаритні розміри | 143х280х123 (мм) |
Номінальний робочий струм | 25, 22, 16 (А) |
