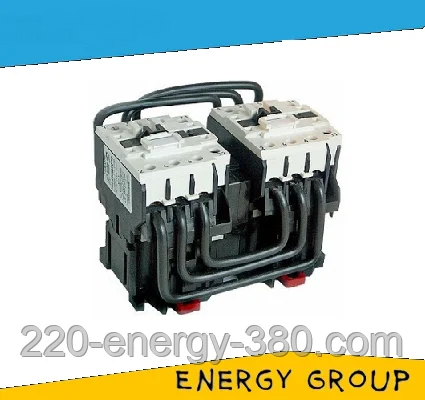

Пускач ПМЛ-3560М

 Реверсивний електромагнітний пускач ПМЛ-3560М — пристрій комутації, призначений для запуску, зупинки та реверсу трифазних асинхронних електронних двигунів, ротор яких короткозамнутий, а також електроустановок, за допомогою безпосереднього під'єднання до мережі живлення напругою 660 В/50 Гц.

 Пускач пмл 3560М може бути укомплектований  тепловими релесерій PTL і PTT. Це комплектація дає змогу виробляти захист електродвигунів від надмірних тривалих перевантажень і фазового обривання. Пускач підходить для застосування в системах керівницями мікропроцесорними пристроями під час шунтування пристроєм перешкодо подавання котушки увімкнення, а також у разі тиристорного керування.

Структура умовного позначення  пускача Пмл 3560М:

  • 3-3 габаритні (40 А);
  • 5 — реверсивний, без теплового реле, з хутро. блокуванням
  • 6 – IP20 – захист, від контакту з пальцями людської руки, а також від твердих тіл невеликого розміру діаметром до 12 (мм);
  • 0 — 1 замикальний – число та тип контактів допоміжного ланцюга;
  • М — встановлення або на DIN-рейку, або кріплення болтами.

Пристрій пускача:

Цей пристрій складається з двох пускників, які так само складаються з якоря та осердя, поміщених у пластмасовий кожух, на осердя встановлюється втягувальна котушка. Пускатели мають Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 40 (А);
  3. Потужність двигуна: 18,5 (кВт).

Принцип роботи:

Основною особливістю пускача ПМЛ-3560М є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Реверсивна збірка являє собою два контактори, об'єднані в один.  Блокування, яке вбудоване в схему, не дає змогу обом пускачам увімкнутися одночасно і створити КЗ. Після запуску вперед вмикається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт вимкне котушку першого контактора, а «але» контакт подасть живлення на котушку другого контактора. Відновлюється реверсування двигуна.

Умови експлуатації:

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • вібраційні навантаження;
  • наявність у середовищі шкідливих газів і пилу;
  • бризки води та олій;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-3560М можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеНі
Тип керуючого струмуЗмінний
Ступінь захисту IP20
Кількість замикаючих контактів1 шт.
Кількість розмикальних контактів1 шт.
Наявність корпусуНі
Габаритні розміри
Вага2.85 г
Користувальницькі характеристики
Маса2.85
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень3600/2400 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга40 А
Потужність двигуна18.5 кВт
Розміри100х90х40х50х40 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Габаритні розміри126х165х143 (мм)
Номінальний робочий струм40, 40, 25 (А)
