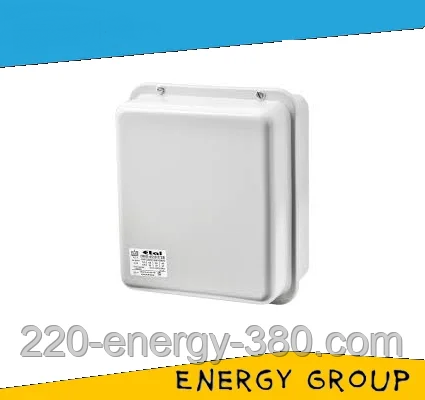

 Пускач ПМЛ-3510

 Реверсивний електромагнітний пускач ПМЛ-3510 в корпусі — електромеханічний пристрій керування й розподілу, що здійснює пуск, розгін, зупинку  електродвигуна, що забезпечує його безперервну роботу, захист електродвигуна та під'єднаних ланцюгів від перевантажень за напруги 660 (В) і частоти 50 (Гц). Крім запуску, під час керування електродвигуном пускач пмл 3510 виконує функцію зміни напрямку обертання ротора двигуна, тобто його реверсування, це досягається завдяки зміні порядку чергування фаз.

Завдяки наявності оболонки з високим ступенем захисту IP54, цей пускач можна експлуатувати в умовах, де є бризки, пил і є ймовірність механічного пошкодження пристрою. Також корпус дає змогу людині більш безпечно експлуатувати пускач, тому що він унеможливлює безпосередній контакт людини з струмопровідними частинами пускача.

Структура умовного позначення:

  • 3 — третій габарит пускелю (40 А);
  • 5 – реверсивний, без теплового реле, з хутро. блокуванням;
  • 1 – без кнопок, IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
  • 0 – 1 замикальний — число та тип контактів допоміжного ланцюга.

Пристрій пускача:

Цей пристрій складається з двох контакторів із трьома полюсами, що складаються з осердя й якоря, закріплених на загальній платформі, обладнаних механічним блокуванням, яке запобігає можливості одночасного увімкнення обох контакторів, що може призвести до КЗ.

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 40 (А);
  3. Потужність двигуна: 18,5 (кВт).

Принцип роботи:

Основною особливістю пускача ПМЛ-3510 є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Реверсивна збірка являє собою два контактори (КМ1 і КМ2) об'єднані в один.  Блокування, яке вбудоване в схему, не дає змогу обом пускачам увімкнутися одночасно і створити КЗ. Після запуску вперед вмикається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт вимкне котушку першого контактора, а «але» контакт подасть живлення на котушку другого контактора. Відновлюється реверсування двигуна.

Схема, до опису принципу роботи:

Принципиальная схема реверсивных пускателей

Умови експлуатації:

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Монтаж рекомендується проводити з урахуванням таких вимог:

  • вібраційні навантаження;
  • наявність у середовищі шкідливих газів і пилу;
  • бризки води та олій;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-3510 можна зі складу в Дніпропетровську або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеНі
Тип керуючого струмуЗмінний
Ступінь захисту IP54
Кількість замикаючих контактів1 шт.
Кількість розмикальних контактів1 шт.
Наявність корпусуТак
Габаритні розміри
Вага5.7 г
Користувальницькі характеристики
Маса5.7
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень3600/2400 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга25 А
Потужність двигуна18.5 кВт
Розміри165х165 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Габаритні розміри307х258х175,5 (мм)
Номінальний робочий струм40, 40, 25 (А)
