ПМЛ-3620

ПМЛ-3620

  • В наявності

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
ПМЛ-3620
ПМЛ-3620В наявності
Ціну уточнюйте
+380 (99) 225-70-70
Відділ продажів Vodafone
  • +380 (98) 225-70-70
    Відділ продажів Kyivstar
Опис
Характеристики
Інформація для замовлення

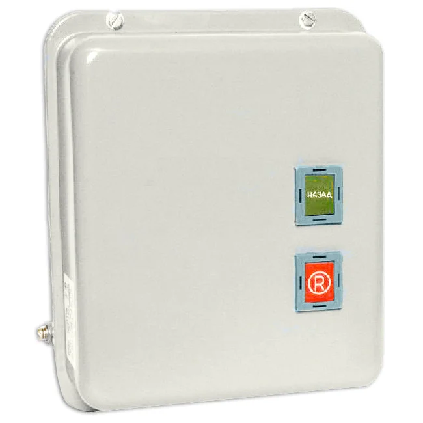

 Реверсивний електромагнітний пускач ПМЛ-3620 у корпусі з кнопками "пуск" і "стоп" — електромеханічний пристрій керування й розподілу, що здійснює пуск, розгін, зупинку  електродвигуна, що забезпечує його безперервну роботу, захист електродвигуна та під'єднаних ланцюгів від перевантажень за напруги 660 (В) і частоти 50 (Гц). Крім запуску, під час керування електродвигуном пускач виконує функцію зміни напрямку обертання ротора двигуна, тобто його реверсування, це досягається завдяки зміні порядку чергування фаз.

Завдяки наявності оболонки з високим ступенем захисту IP54, цей пускач можна експлуатувати в умовах, де є бризки, пил і є ймовірність механічного пошкодження пристрою.

Також корпус дає змогу людині більш безпечно експлуатувати пускач, тому що він унеможливлює безпосередній контакт людини з струмопровідними частинами пускача.  Теплове реле, вбудоване в корпус теплового пуска, дає змогу здійснювати захист двигуна від тривалих перевантажень за напругою й обривання фаз.

Структура умовного позначення:

  • 3 — перший габарит пускача (10 А);
  • 6 — пускач реверсивний, з хутро. й електричним блокуванням, з вбудованим тепловим реле;
  • 2 – с кнопками "пуск-стоп", IP54 — оболонка, що забезпечує захист від впливу зовнішніх пошкоджень, і від внутрішніх до яких може зробити пилове засмічення, крім цього, є всебічний захист від бризок.;
  • 0 – 1 замикальний — вигляд і кількість контактів у допоміжному ланцюзі.

Пристрій пускача:

Пускач ПМЛ-3620 складається з двох контакторів з трьома полюсами, що складаються із осердя та якоря, закріплених на загальній платформі, обладнаних механічним блокуванням, яке запобігає можливості одночасного увімкнення обох контакторів, що може призвести до КЗ.

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 40 (А);
  3. Потужність двигуна: 18,5 (кВт).

Принцип роботи:

Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Реверсивна збірка являє собою два контактори (КМ1 і КМ2) об'єднані в один.  Блокування, яке вбудоване в схему, не дає змогу обом пускачам увімкнутися одночасно і створити КЗ. Після запуску вперед вмикається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт вимкне котушку першого контактора, а «але» контакт подасть живлення на котушку другого контактора. Відновлюється реверсування двигуна.

Схема, до опису принципу роботи:

Принципиальная схема реверсивных пускателей

Умови експлуатації:

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-3620 можна зі складу в Дніпропетровську або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеТак
Тип керуючого струмуЗмінний
Ступінь захисту IP54
Кількість замикаючих контактів1 шт.
Кількість розмикальних контактів1 шт.
Кнопка "Вперед"Так
Кнопка "Стоп"Так
Кнопка "Назад"Так
Наявність корпусуТак
Габаритні розміри
Вага6.08 г
Користувальницькі характеристики
Маса6.08
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень3600/1200 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга40 А
Потужність двигуна18.5 кВт
Розміри165х165 (кВт)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Габаритні розміри258х175х309 (мм)
Номінальний робочий струм36, 36, 25 (А)
