ПМЛ-3720

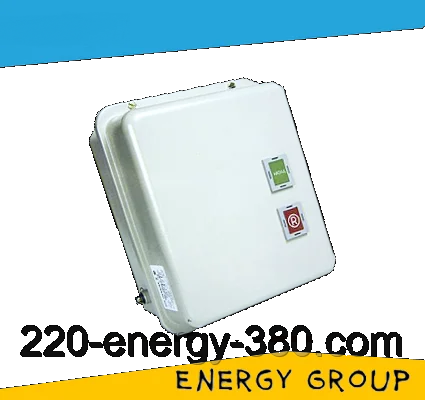

 Пускач ПМЛ-3720

 Пускатель ПМЛ-3720 з можливістю перемикання з "зірки" в "трикутник"  (в корпусі з кнопками) — електромеханічний пристрій керування й розподілу, що здійснює пуск, розгін, зупинку  електродвигуна, що забезпечує його безперервну роботу, захист електродвигуна та під'єднаних ланцюгів від перевантажень за напруги 660 (В) і частоти 50 (Гц). Крім запуску, під час керування електродвигуном пускач перемикання його з зірки в трикутник, що спрощує його запуск, і знижує пускові струми.

Завдяки наявності оболонки з високим ступенем захисту IP54, пускач пмл 3720 можливо експлуатувати в умовах, де є бризки, пил і є ймовірність механічного пошкодження пристрою.

Структура умовного позначення:

• 3 — третій габарит пускелю (40 А);
• 7 — пускач реверсивний, з хутро. й електричним блокуванням, з вбудованим тепловим реле;
• 2 – с кнопками "пуск-стоп", IP54 — оболонка, що забезпечує захист від впливу зовнішніх пошкоджень, і від внутрішніх до яких може зробити пилове засмічення, крім цього, є всебічний захист від бризок.;
• 0 – 1 замикальний – вигляд і кількість контактів у допоміжному ланцюзі.

Пристрій пускача й принцип роботи:

Ця схема пуска містить три контакти  (КМ, КМ-2, КМ-3), кожен із яких виконує різні функції:

• КМ — вмикає і вимикає двигун;
• КМ2- контакти цього контактора виконують роль перемичок для увімкнення асинхронного двигуна «трикутником»;
• КМ3 — під'єднує перемички для увімкнення «зіркою» до однієї половині клемника, на іншу подається живлення.

При  увімкнення пуска ПМЛ-3720 через блок контакту струм надходить на контактор КМ, після цього напруга подається на релі часу (РВ), вона починає відлік встановленого часу, разом із цим через замкнутий контакт із реле проходить напругу та подається на КМ-3 і двигун запускається «зіркою».

Після встановленого часу спрацьовує реле часу, КМ-3 вимикається. Напруга через контакт РВ подається  на замкнутий блок контактор КМ-3, а потім на контактор КМ-2 електродвигун перемикається в «трикутник».

Основні характеристики пускача:

1. Номінальна напруга щодо ізоляції: 660 (В);
2. Номінальний струм головного ланцюга: 40 (А);
3. Потужність двигуна: 18,5 (кВт).

Схема, загалом, до опису принципу роботи:

Позначення в схемі:

• БКМ, БКМ1, БКМ2 — блок контакт (номер контакту відповідає номеру контактора);
• контактори КМ, КМ1, КМ2;
• автомат;
• кнопки "пуск" и "стоп";
• реле тока - РТ;
• реле времени - РВ.

Умови експлуатації:

Рекомендується  монтаж:

• на рівну поверхню у вертикальному положенні;
• на висоті над рівнем моря, що не перевищує 2 км;
• температура довкілля від -45 до +40 °C;
• у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-3720 можна зі складу в Дніпропетруванні, або будь-якою зручною для вас поштовою службою на всій території України.
