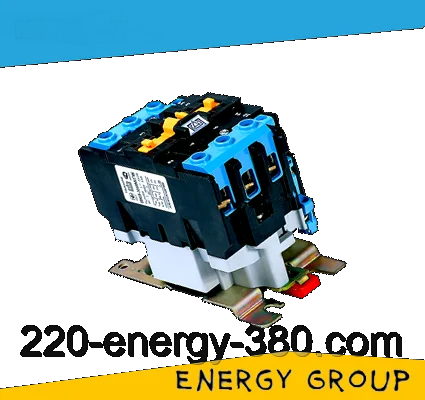

ПМЛ-3161 ДМК
ПМЛ-3161 ДМКВ наявності
Ціну уточнюйте
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

Електромагнітний пускач ПМЛ-3161ДМ застосовується  в схемах керівних електроприводами як комплектуючий пристрої, переважно застосовується для дистанційного запуску під'єднанням до мережі живлення, у стаціонарних приладах. Виконує зупинку та пуск асинхронних трифазних електродвигунів та інших електропристроїв за напруги 660 В/50 Гц.

Модернізований пускач із невеликою ступенем захисту від механічних пошкоджень IP20, цей рівень забезпечує захист людини від ураження струмом, а також від твердих предметів діаметром до 12 мм.

Цей пускач може бути укомплектований  тепловими релесерій PTL і PTT. Це комплектація дає змогу виробляти захист електродвигунів від надмірних тривалих перевантажень і фазового обривання. Пускач підходить для застосування в системах керівницями мікропроцесорними пристроями під час шунтування пристроєм перешкодо подавання котушки увімкнення, а також у разі тиристорного керування.

Структура умовного позначення:

  • 3 — перший габарит;
  • 1 — нереверсивний, без теплового реле;
  • 6 – IP20 – захист від твердих тіл невеликого розміру діаметром до 12 (мм);
  • 1 – число та тип контактів допоміжного ланцюга — 1 розмикальний;
  • Д – зменшені вагогабаритні показники;
  • М — модернізований, з можливістю встановлення як на стандартну DIN-рейку, так і на болти.

Пристрій пускача:

Пускатель ПМЛ-3161ДМ складається з якоря та осердя, поміщених у пластмасовий кожух, на осердя встановлюється втягувальна котушка. Пристрій має Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 40 (А);
  3. Потужність двигуна: 18,5 (кВт).

Принцип роботи:

Під час подавання живлення на котушку пускача відбувається притягання якоря до котушки, після цього НО контакти замикаються, а НЗ контакти відкриваються, вимкнення відбувається аналогічним способом — "але" розмикаються, а "НЗ" змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.

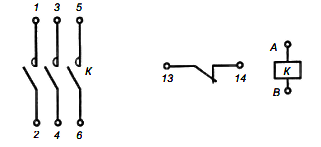

Принципова схема електромагнітного пуска пуска

Пускатели по самым низким ценам в Украине

Умови експлуатації:

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • наявність у середовищі шкідливих газів і пилу;
  • прямий вплив сонячного випромінювання;
  • бризки води та олій;
  • вібраційні навантаження.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-3161ДМ можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Тип керуючого струмуЗмінний
Кількість розмикальних контактів1 шт.
Наявність корпусуНі
Габаритні розміри
Вага0.6 г
Користувальницькі характеристики
Маса0.6
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/1200 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга40 А
Потужність двигуна18.5 кВт
Розміри50х40 (мм)
Потужність, споживана котушкою контактора, включення/утримання87±13/7,6±1,4 (ВА)
Габаритні розміри80,6х56х100 (мм)
Номінальний робочий струм40, 40, 25 (А)
