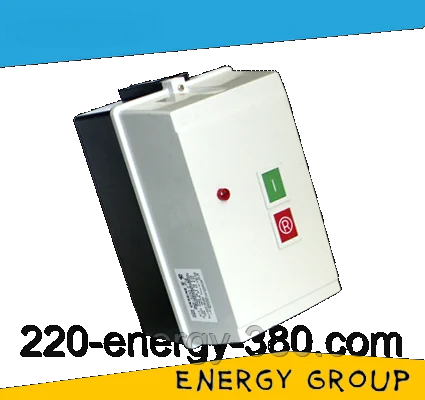

Магнітний пускач ПМЛ-4220

 Електромагнітний пускач ПМЛ-4220 з кнопками виробництва "Этал", застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі. Здійснює запуск і зупинка електродвигунів двигунів із трьома фазами під час змінного струму 660 (В) і частоті 50 і 60 (Гц).

Високий ступінь захисту, що забезпечується корпусом зі ступенем захисту IP54, дає змогу експлуатувати пускач у середовищі, у якому:

  • підвищений рівень запиленості;
  • можливе механічне пошкодження пускача;
  • можливі бризки води.

Оболонка дає змогу ізолювати пускач від контакту з людиною, що усуває ризик ураження його струмом.

Структура умовного позначення:

  • 4 — четверта величина (63 А);
  • 2 — нереверсивне збирання, з вбудованим тепловим реле;
  • 2 –  з вбудованими кнопками "пуск" і "стоп", IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень, викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
  • 0 — 1 замикальний —  число та тип контактів допоміжного ланцюга.

Рекомендована робота пристрою в одному з таких режимів:

  • переривно-тривалого (8 годин роботи);
  • повторно-краткочасному;
  • тривалому;
  • короткочасному.

Пристрій пускача:

Корпус пускача ПМЛ-4220 складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.

Принцип роботи:

У разі надходження на керівну котушку напруги, утворюється електромагнітна індукція, під впливом якої система магнітів змикається, долаючи у такий спосіб протидію пружини повернення. Містокості силових ланцюгів замикаються й змінюється положення в ланцюгах вільних контактів.

Принципова схема магнітного пуска:

Принципиальная схема магнитного пускателя ПМЛ

Основні характеристики пускача:

  1. Номінальні напруження втягувальної котушки: 24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В);
  2. Номінальна напруга щодо ізоляції: 660 (В);
  3. Номінальний струм: 63 (А);
  4. Номінальна потужність керованого двигуна: 30 (кВт).

Експлуатаційні умови:

Рекомендується  монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2000 м;
  • температура повітря від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-4220 можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеНі
Наявність корпусуТак
Тип керуючого струмуЗмінний
Кількість замикаючих контактів1 шт.
Кількість розмикальних контактів1 шт.
Ступінь захисту IP54
Габаритні розміри
Вага3.14 г
Користувальницькі характеристики
Маса3.14
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/1200 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга63 А
Потужність двигуна30 кВт
Розміри42х42 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Габаритні розміри280х164х166 (мм)
Номінальний робочий струм60, 60, 40 (А)
