ПМЛ-4560М

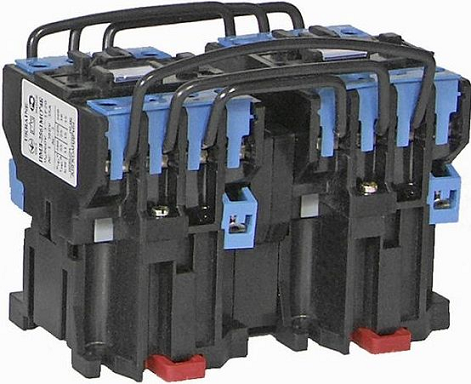

Пускач ПМЛ-4560М

 Пускач магнітний ПМЛ 4560М реверсивний електромагнітний  виробництва "Этал", застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі,  виконує запуск і зупинка та реверсування електродвигунів із трьома фазами під час змінного струму 660 (В) і частоті 50 і 60 (Гц).

Приєднання до пуска пмл 4560М теплових реле серії PTT або PTL дає змогу здійснювати захист електродвигуна від перевантажень надмірної тривалості та струмів, які виникають під час обривання фази.

Можливе використання контактора пмл-4560М в керівних системах із застосуванням мікропроцесорів,  у разі заглушеної вмикальної котушки пристроєм заглушення перешкод, або, якщо керування здійснюється тиристорами.

Рекомендована робота пристрою в одному з таких режимів:

• переривно-тривалого (8 годин роботи);
• повторно-краткочасному;
• тривалому;
• короткочасному.

Структура умовного позначення:

• 4 — четверта величина (63 А);
• 5 – реверсивне реле не встановлено, нереверсивне збирання;
• 0 – IP00 – немає захисту;
• 0 — 1 замикальний –  число та тип контактів допоміжного ланцюга.

Пристрій пускача:

Реверсивний пускач ПМЛ-4560М представляє два контактори, об'єднані в один. Корпус кожного контактора складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.

Основні характеристики пускача:

1. Номінальні напруження втягувальної котушки: 127, 220, 380 (В);
2. Номінальна напруга щодо ізоляції: 660 (В);
3. Номінальний струм: 63 (А);
4. Номінальна потужність керованого двигуна: 30 (кВт).

Принцип роботи:

Основною особливістю магнітного пуска, є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Блокування, передбачене в схемі не допускає одночасного увімкнення обох контакторів, що може зробити КЗ. Після прямого запуску вмикається перший контактор, у разі реверсивного запуску «НЗ» контакт вимкне котушку першого контактора, а «НО» контакт подасть живлення на котушку другого контактора.

Схема, до опису принципу роботи:

Умови експлуатації:

Експлуатаційні умови:

Рекомендується  монтаж:

• у вертикальному положенні, на рівну поверхню;
• на висоті над рівнем моря не вище 2000 м;
• температура повітря від -45 до +40 °C;
• у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

• вібраційні навантаження;
• насичення повітря шкідливими газами та пилом;
• водяні та олійні бризки;
• прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-4560М можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.
