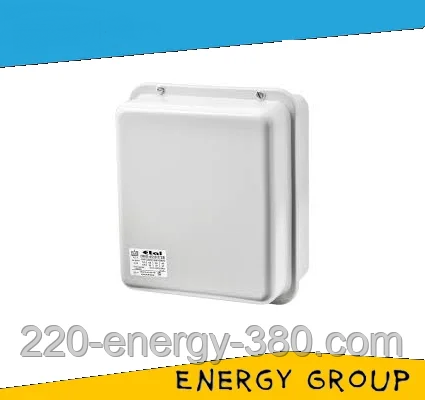

Реверсивний електромагнітний пускач ПМЛ-4540 виробництва "Этал", застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі, виконує запуск і зупинка та реверсування електродвигунів із трьома фазами під час змінного струму 660 (В) і частоті 50 і 60 (Гц).
Оболонка зі ступенем захисту IP40 забезпечує пускач від інструменту, дротів та інших тіл діаметром понад одного міліметра. Також ця оболонка запобігає безпосередньому контакту людини з струмовідними частинами.
Структура умовного позначення:
- 4 — четверта величина (63 А);
- 5 – реверсивний, без теплового реле, з хутро. блокуванням;
- 4 – без кнопок, IP40 — захист від предметів і тіл діаметром від 1 (мм);
- 0 — 1 замикальний – число та тип контактів допоміжного ланцюга.
Пристрій пускача:
Реверсивний пускач ПМЛ-4540 представляє два контактори, об'єднані в один. Корпус кожного контактора складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.
Принцип роботи:
Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Блокування, передбачене в схемі не допускає одночасного увімкнення обох контакторів, що може зробити КЗ. Після прямого запуску вмикається перший контактор, у разі реверсивного запуску «НЗ» контакт вимкне котушку першого контактора, а «НО» контакт подасть живлення на котушку другого контактора.
Схема, до опису принципу роботи:
Експлуатаційні умови:
Під час експлуатації неприпустимі:
- вібраційні навантаження;
- насичення повітря шкідливими газами та пилом;
- водяні та олійні бризки;
- прямий вплив сонячного випромінювання.
Рекомендований щомісячний огляд і чищення елементів, для профілактики.
Купити реверсивний електромагнітний пускач ПМЛ-4540 можна зі складу в Дніпропетруванні, або будь-якою зручною для вас поштовою службою на всій території України.
Основні | |
---|---|
Виробник | Етал |
Країна виробник | Україна |
Тип контактора | Реверсивний |
Теплове реле | Ні |
Тип керуючого струму | Змінний |
Ступінь захисту IP | 40 |
Кількість замикаючих контактів | 1 шт. |
Кількість розмикальних контактів | 1 шт. |
Наявність корпусу | Так |
Габаритні розміри | |
Вага | 2.88 г |
Користувальницькі характеристики | |
Маса | 2.88 |
Номінальна напруга втягуючої котушки | 24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В) |
Максимальна частота включень | 3600/1200 (вкл/год) |
Номінальна напруга ізоляції | 660 В |
Номінальний струм головного ланцюга | 63 А |
Потужність двигуна | 30 кВт |
Розміри | 105х40х50х40 (мм) |
Потужність, споживана котушкою контактора, включення/утримання | 200±35/20±4 (ВА) |
Габаритні розміри | 126х165х143 (мм) |
Номінальний робочий струм | 60, 60, 40 (А) |
- Ціна: Ціну уточнюйте
