Опис
Характеристики
Інформація для замовлення

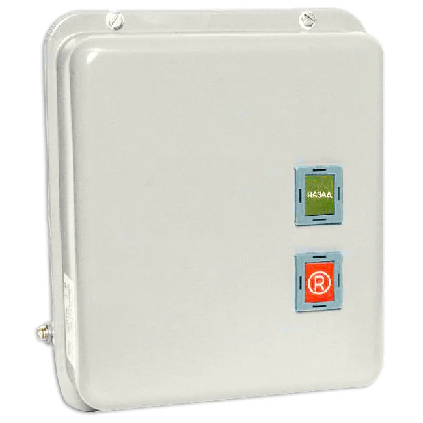

Реверсивний електромагнітний пускач ПМЛ-4630 виробництва "Этал", застосовується в стаціонарних електроустановках для запуску на відстані, під час під'єднання пуска до мережі, виконує запуск і зупинка та реверсування електродвигунів із трьома фазами під час змінного струму 660 (В) і частоті 50 і 60 (Гц). Теплове реле вбудоване в оболонку, дає змогу здійснювати захист від перевантажень надмірної тривалості та від струмів, що виникають під час обривання фаз, а електро та механічні блокування не допускають одночасного увімкнення контакторів. Сигнальна лампа здійснює світлову індикацію і слугує візуальним сигналізатором стану пускача.

Високий ступінь захисту, що забезпечується корпусом зі ступенем захисту IP54 дає змогу експлуатувати пускач у середовищі, у якому:

  • підвищений рівень запиленості;
  • можливе механічне пошкодження пускача;
  • можливі бризки води.

Оболонка дає змогу ізолювати пускач від контакту з людиною, що усуває ризик ураження його струмом.

Структура умовного позначення:

  • 4 — четверта величина (63 А);
  • 6 — реверсивний пускач, з вбудованим тепловим реле, електричним і механічним блокуванням;
  • 3 – з кнопками "пуск" і "стоп" і сигнальними лампами, IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень, викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
  • 0 — 1 замикальний —  число та тип контактів допоміжного ланцюга.

Пристрій пускача:

Реверсивний пускач ПМЛ-4630 представляє два контактори, об'єднані в один. Корпус кожного контактора складається з основи та головки, які виготовлені з литтявої термостійкої пластмаси. В основі якої розташовується нижня частина Ш-подібного осердя системи магнітів з напрямною котушкою. У магнітній головці розміщена верхня частина системи магнітів, з траверсною системою на жорстких кріпленнях, а також «місткові» рухомі контакти.

Принцип роботи:

Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Блокування, передбачене в схемі не допускає одночасного увімкнення обох контакторів, що може зробити КЗ. Після прямого запуску вмикається перший контактор, у разі реверсивного запуску «НЗ» контакт вимкне котушку першого контактора, а «НО» контакт подасть живлення на котушку другого контактора.

Схема, до опису принципу роботи:

Принципиальная схема реверсивных пускателей

Основні характеристики пускача:

  1. Номінальні напруження втягувальної котушки: 127, 220, 380 (В) ;
  2. Номінальна напруга щодо ізоляції: 660 (В);
  3. Номінальний струм: 63 (А);
  4. Номінальна потужність керованого двигуна: 30 (кВт).

Експлуатаційні умови:

Під час експлуатації неприпустимі:

  • вібраційні навантаження;
  • насичення повітря шкідливими газами та пилом;
  • водяні та олійні бризки;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-4630 можна зі складу в Дніпропетровську або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеТак
Тип керуючого струмуЗмінний
Ступінь захисту IP54
Кількість замикаючих контактів1 шт.
Кількість розмикальних контактів1 шт.
Кнопка "Вперед"Так
Кнопка "Стоп"Ні
Кнопка "Пуск"Так
Кнопка "Назад"Так
Наявність корпусуТак
Габаритні розміри
Вага6.12 г
Користувальницькі характеристики
Маса6.12
Номінальна напруга втягуючої котушки127, 220, 380 (В)
Максимальна частота включень3600/1200 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга63 А
Потужність двигуна30 кВт
Розміри165х165 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Габаритні розміри258х175х309 (мм)
Номінальний робочий струм60, 60, 40 (А)
