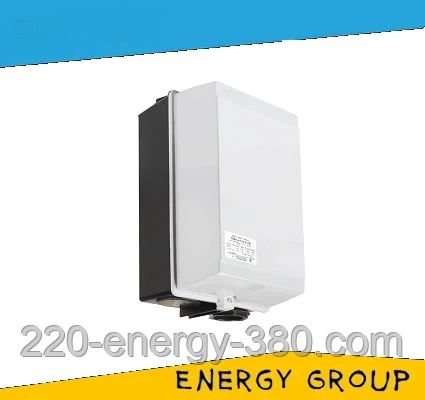

Пускач ПМЛ-1511

Пускач ПМЛ-1511

  • В наявності
  • Оптом і в роздріб

1 516 грн

Показати оптові ціни
+380 (68) 513-24-01
Чорноморець Евген
  • +380 (99) 076-60-53
    Кононенко Андрій
  • +380 (99) 277-06-99
    Мазур Евген
  • +380 (97) 708-23-79
    Диденко Олег (директор)
повернення товару протягом 14 днів за домовленістю
Пускач ПМЛ-1511
Пускач ПМЛ-1511В наявності
1 516 грн
Купити
+380 (68) 513-24-01
Чорноморець Евген
  • +380 (99) 076-60-53
    Кононенко Андрій
  • +380 (99) 277-06-99
    Мазур Евген
  • +380 (97) 708-23-79
    Диденко Олег (директор)
Опис
Характеристики
Інформація для замовлення

Реверсивний електромагнітний пускач ПМЛ-1511 в корпусі - електромеханічний пристрій керування і розподілу, здійснює пуск, розгін, зупинку електродвигуна, і забезпечує його безперервну роботу, захист електродвигуна і підключених ланцюгів від перевантажень при напрузі 660 (В) і частоті 50 (Гц). Крім запуску, при управлінні електродвигуном пускач виконує функцію зміни напряму обертання ротора двигуна, тобто його реверсування, це досягається за рахунок зміни порядку чергування фаз.

За рахунок наявності оболонки з високим ступенем захисту IP54, даний пускач можливо експлуатувати в умовах де присутні бризки, пил, і є ймовірність механічного пошкодження пристрою.

Також корпус дозволяє людині більш безпечно експлуатувати пускач, оскільки він виключає безпосередній контакт людини зі струмопровідними частинами пускача.

Структура умовного позначення:

  • 1 – перший габарит пускача (10 А);
  • 5 – реверсивний, без теплового реле, з хутро. блокуванням
  • 1 – без кнопок, IP54 - забезпечує повний захист від контакту із зовнішнім середовищем, а також від внутрішніх пошкоджень викликаних пиловим засмічення, а також захист від бризок води з усіх сторін;
  • 1 – кількість і вид контактів допоміжної ланцюга (1НЗ).

Пристрій пускача:

Цей пристрій складається з двох контакторів з трьома полюсами, що складаються з сердечника якоря, закріплених на загальній платформі, обладнаних механічним блокуванням, що запобігає можливість одночасного включення обох контакторів, що може призвести до КЗ.

Принцип роботи:

Основною особливістю пускача ПМЛ-1501, є можливість запуску зворотного ходу двигуна, який досягається за рахунок зміни порядку чергування фаз обмоток статора. Реверсивна збірка являє собою два контактори (КМ1 і КМ2) об'єднані в один. Блокування, яка вбудована в схему не дозволяє обом пускачів включитися одночасно і створити КЗ. Після запуску вперед включається перший контактор, у разі запуску у зворотному напрямку «НЗ» контакт відключить котушку першого контактора, а «АЛЕ» контакт подасть живлення на котушку другого контактора. Розпочнеться реверсування двигуна.

Схема, до опису принципу роботи:

Принципова схема реверсивних пускачів

Умови експлуатації:

Основні характеристики пускача:

  1. Номінальна напруга ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 10 (А);
  3. Потужність двигуна: 5,5 кВт).

Рекомендується монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря не перевищує 2км;
  • температура навколишнього середовища від -45 до +40°С;
  • у вибухобезпечній середовищі.

Монтаж рекомендується проводити з урахуванням наступних вимог:

  • вібраційні навантаження;
  • наявність у середовищі шкідливих газів і пилу;
  • бризки води і масел;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, в цілях профілактики.

Купити реверсивний електромагнітний пускач ПМЛ-1501 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.

Основні
Виробник Етал
Країна виробникУкраїна
Тип контактора Реверсивний
Теплове реле Ні
Ступінь захисту IP54
Наявність корпусуТак
Габаритні розміри
Вага2.02 г
Користувальницькі характеристики
Маса2.02
Номінальний струм головного ланцюга10 А
Потужність двигуна5.5 кВт
Габаритні розміри126,5х280х123 (мм)
Потужність, споживана котушкою контактора, включення/утримання68±8,0/8±1,8 (ВА)
Номінальна напруга ізоляції660 В
Розміри2
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/2400 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 66010, 6, 4 (А)
