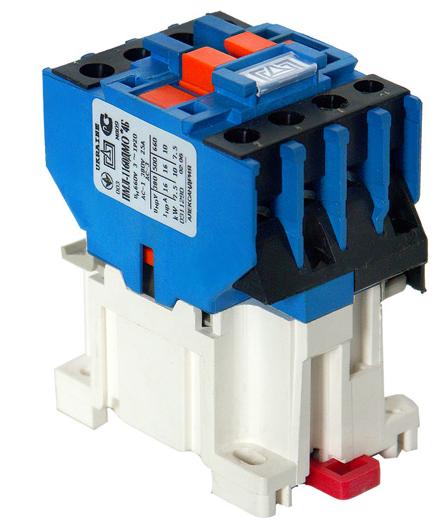

Пускач ПМЛ-1160ДМ

Пускач ПМЛ-1160ДМ

  • В наявності

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

+380 (99) 225-70-70
  • +380 (98) 225-70-70

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Пускач ПМЛ-1160ДМ
Пускач ПМЛ-1160ДМВ наявності
Ціну уточнюйте
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

Електромагнітний пускач ПМЛ-1160ДМ

 Пускатель ПМЛ-1160ДМ застосовується в схемах керівних електроприводів як комплектувальний пристрою,  переважно застосовується  для дистанційного запуску під'єднанням до мережі живлення, у стаціонарних приладах. Виконує зупинку та пуск асинхронних трифазних електродвигунів та інших електропристроїв за напруги 660 В/50 Гц.

Цей пускач може бути укомплектований  тепловим реле серій РТЛ и РТТ. Це комплектація дає змогу виробляти захист електродвигунів від надмірних тривалих перевантажень і фазового обривання. Пускач підходить для застосування в системах керівницями мікропроцесорними пристроями під час шунтування пристроєм перешкодо подавання котушки увімкнення, а також у разі тиристорного керування.

Також у нас на сайті можна придбати пускач ПМЛ-1160М.

Структура умовного позначення ПМЛ-1160ДМ:

  • 1 — перший габарит;
  • 1 — нереверсивний, без теплового реле;
  • 6 – IP20 – захист, від контакту з пальцями людської руки, а також від твердих тіл невеликого розміру діаметром до 12 (мм);
  • 0 – число та тип контактів допоміжного ланцюга — 1 замикаючий;
  • Д-номінальний струм 16 (А);
  • М — модернізований, з можливістю встановлення як на стандартну DIN-рейку, так і на болти.

Пристрій пускача:

Пускач ПМЛ-1160ДМ складається з якоря та осердя, поміщених у пластмасовий кожух, на осердя встановлюється втягувальна котушка. Пристрій має Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.

Принцип роботи пускача ПМЛ-1160ДМ:

Під час подавання живлення на котушку пускача відбувається притягання якоря до котушки, після цього НО контакти замикаються, а НЗ контакти відкриваються, вимкнення відбувається аналогічним способом — "але" розмикаються, а "НЗ" змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.

Принципова схема електромагнітного пуска пуска

Принципиальная схема магнитного пускателя ПМЛ

Умови експлуатації:

Основні характеристики пускача:

  1. Номінальна напруга щодо ізоляції: 660 (В);
  2. Номінальний струм головного ланцюга: 16 (А);
  3. Потужність двигуна: 7,5 (кВт).

Рекомендується  монтаж:

  • на рівну поверхню у вертикальному положенні;
  • на висоті над рівнем моря, що не перевищує 2 км;
  • температура довкілля від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • вібраційні навантаження;
  • наявність у середовищі шкідливих газів і пилу;
  • бризки води та олій;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-1160ДМ можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеНі
Тип керуючого струмуЗмінний
Ступінь захисту IP20
Кількість замикаючих контактів1 шт.
Наявність корпусуНі
Габаритні розміри
Вага0.34 г
Користувальницькі характеристики
Маса0.34
Номінальна напруга втягуючої котушки24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень3600/1200 (вкл/год)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга16 А
Потужність двигуна7.5 кВт
Розміри50х35 (мм)
Потужність, споживана котушкою контактора, включення/утримання68±8,0/8±1,8 (ВА)
Габаритні розміри83,7х70,8х45 (мм)
Номінальний робочий струм16, 16, 10 (А)
