Пускатель ПМЛ-5230

Магнітний пускач  ПМЛ-5230

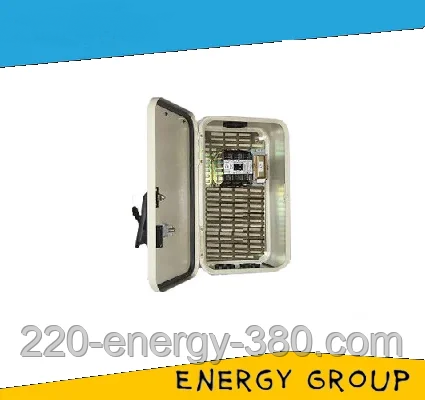

 Електромагнітний пускач  ПМЛ-5230 у корпусі, з кнопкою пуск-реле та стоп і сигнальною лампою, застосовується  у схемах керування електронними приводами, як комплектуючі пристрій, застосовуються для дистанційного увімкнення методом під'єднання до мережі живлення, у стаціонарних пристроях. Виробляє пуск і зупинку асинхронних електронних двигунів із трьома фазами та інших електроустановок під напругою 660 (В)/50 (Гц). Наявність теплового реле у корпусі пристрою дає змогу виробляти захист від тривалих надмірних перевантажень за напругою й обривання фаз. Сигнальна лампа здійснює світлову індикацію і слугує візуальним сигналізатором стану пускача.

Корпус забезпечує дуже високий ступінь захисту пуска IP54, що дає змогу експлуатувати його в складніших умовах, тому що. він понад стійкий до механічних пошкоджень, пилу, бризок води. Крім цього, оболонка гарантує безпечну для людини  експлуатацію, тому що завдяки корпусу немає контакту людини з струмовідними частинами пускачами.

Рекомендована робота пристрою в одному з таких режимів:

• переривно-тривалого (8 годин роботи);
• повторно-краткочасному;
• тривалому;
• короткочасному.

Структура умовного позначення:

• 5 – п'ятий габарит (125 А);
• 2 – нереверсивний, з тепловим реле;
• 3 — з кнопками пуск, стоп і сигнальною лампою, IP54 — забезпечує повний захист від контакту з зовнішнім середовищем, а також від внутрішніх пошкоджень, викликаних пиловим засміченням, а також захист від бризок води з усіх боків;
• 0 – вигляд і кількість контактів ланцюга допоміжною.

Підприємство пропонує такі різновиди пускачів (ціни вказані з НДС)

Пристрій пускача:

Пускатель ПМЛ-5230 складається з якоря та осердя, які поміщені в кожух із пластмаси, на осердя встановлюється втягувальна котушка. Пристрій має Ш-подібну систему магнітів  прямого ходу, система контактів розташовується перед магнітною. Траверсна та рухомі частини електромагнітного блока є одним цілим, у них передбачені рухомі пружини та рухомі контакти. Пружина повернення розташовується на середньому керні рухомої частини електромагнітного. На камері дугогашення розташовані приєднувальні контакти для додаткових приставок: контактного типу ПКЛ або пневматичної ПВЛ, кнопки «Пуск» або «Стоп» та сигнальної лампи.

Основні характеристики пускача:

1. Номінальна ізоляційна напруга: 660 (В);
2. Номінальний струм головного ланцюга: 125 (А);
3. Потужність двигуна: 55 (кВт).

Принцип роботи:

Під час подавання живлення на котушку пускача відбувається притягання якоря до котушки, після цього НО контакти замикаються, а НЗ контакти відкриваються, вимкнення відбувається аналогічним способом — НО розмикаються, а НЗ змикаються. Для цього пружини повернення переміщують рухомі частини пристрою в початкову позицію.

Принципова схема електромагнітного пуска пуска

Умови експлуатації

Рекомендується  монтаж:

• у вертикальному положенні на рівну поверхню;
• передня висота над рівнем моря 2км;
• температура повітря від -45 до +40 °C;
• у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.
