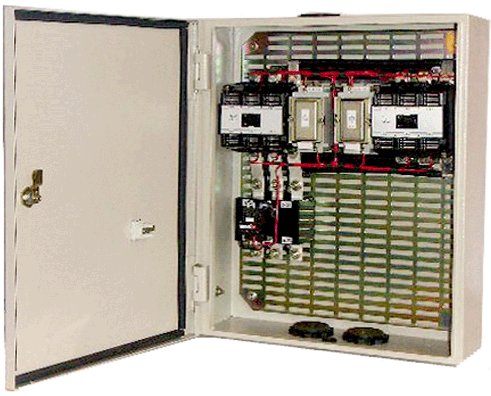

Пускачі ПМЛ-5610

Реверсивний пускач ПМЛ-5510 в оболонці застосовується в якості пристрою комплектації в схемі керуючої електроприводом, в основному застосовується в стаціонарних приладах для запуску на відстані за допомогою підключення до мережі, зупинки і реверсування электродвижков з трьома фазами і короткозамкненим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.

Висока ступінь захисту IP54, що забезпечується корпусом дозволяє експлуатувати пускач в середовищі, в якій:

• підвищений рівень запиленості;
• можливе механічне пошкодження пускача;
• можливі бризки води.

Оболонка дозволяє ізолювати пускач від контакту з людиною, що усуває ризик ураження струмом.

Структура умовного позначення:

• 5 – п'ятий габарит (125 А);
• 6 – реверсивна збірка, c тепловим реле з мех - і електро - блокуваннями;
• 1 – кнопки відсутні, IP54 ― повна захист від негативного впливу зовнішнього середовища і бризок води.
• 0 – 1 нормально відкритий – кількість і вид контактів допоміжної ланцюга.

Підприємство пропонує такі різновиди пускачів (ціни вказані з ПДВ):

Для нормального функціонування пристрою рекомендуються такі режими роботи:

• уривчасто-тривалому (8 робочих годин);
• повторно-короткочасному;
• короткочасному;
• тривалому.

Пристрій пускача:

Пускач ПМЛ-5510 складається з двох контакторів, розміщених на загальній платформі, і оснащених механічним блокуванням, що запобігає одночасне включення обох, що може призвести до КЗ. Кожен контактор містить у собі прямоходовую Ш-образну систему магнітів. Система контактів розташовується перед магнітною. Траверсів і рухлива складові електромагніту являють собою одну ціле. На середньому керні рухомої частини електромагніту розташовується поворотна пружина.

Принцип роботи:

Основною особливістю реверсивного пускача, є можливість запуску зворотного ходу двигуна, який досягається за рахунок зміни порядку чергування фаз обмоток статора. Блокування, передбачена в схемі не допускає одночасного включення обох контакторів, що може справити КЗ. Після прямого запуску включається перший контактор, у разі реверсивного запуску «НЗ» контакт відключить котушку першого контактора, а «АЛЕ» контакт подасть живлення на котушку другого контактора.

Схема, до опису принципу роботи:

Основні характеристики пускача:

1. Номінальна ізоляційне напруга: 660 (В);
2. Номінальний струм: 125 (А);
3. Номінальна потужність підконтрольного двигуна: 55 кВт).

Експлуатаційні умови:

Даний пускач не захищений від механічних пошкоджень і впливу води і вологи, тому вимагає особливих умов експлуатації.

Рекомендується монтаж:

• у вертикальному положенні, на рівну поверхню;
• на висоті над рівнем моря не вище 2000 м;
• температура повітря від -45 до +40°С;
• у вибухобезпечній середовищі.

Рекомендований щомісячний огляд і чищення елементів, в цілях профілактики.

Купити електромагнітний пускач ПМЛ-5510 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.
