Пускачі ПМЛ-5620

Пускачі ПМЛ-5620

  • В наявності

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

+380 (99) 225-70-70
  • +380 (98) 225-70-70

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Пускачі ПМЛ-5620
Пускачі ПМЛ-5620В наявності
Ціну уточнюйте
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

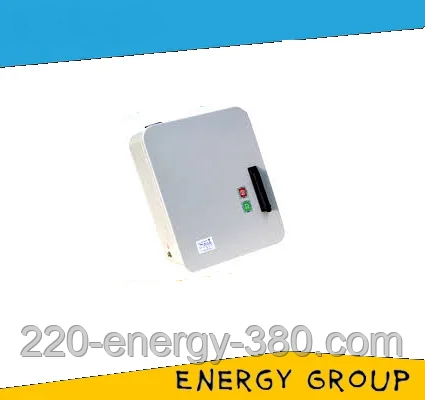

Реверсивний пускач ПМЛ-5620 в оболонці застосовується в якості пристрою комплектації в схемі керуючої електроприводом, в основному застосовується в стаціонарних приладах для запуску на відстані за допомогою підключення до мережі, зупинки і реверсування электродвижков з трьома фазами і короткозамкненим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.

Наявність вбудованого теплового реле дозволяє здійснювати захист від тривалих перевантажень і струму виникає при обриві фаз.

А наявність механічної та електричної блокувань запобігає одночасне включення контакторів, яке може призвести до виникнення КЗ.

Висока ступінь захисту IP54, що забезпечується корпусом дозволяє експлуатувати пускач в середовищі, в якій:

  • підвищений рівень запиленості;
  • можливе механічне пошкодження пускача;
  • можливі бризки води.

Оболонка дозволяє ізолювати пускач від контакту з людиною, що усуває ризик ураження струмом.

Структура умовного позначення:

  • 5 – п'ятий габарит (125 А);
  • 6 – реверсивний пускач, з механічної та електричної блокуваннями, з вбудованим тепловим реле;
  • 2 – з кнопками "пуск-стоп", IP54 ― оболонка, що забезпечує захист від впливу зовнішніх пошкоджень, і від внутрішніх до яких може справити пилове забруднення, крім цього передбачена всебічна захист від бризок;
  • 0 – 1 нормально відкритий – кількість і вид контактів допоміжної ланцюга.

Наше пропонує такі різновиди пристроїв (ціни вказані з ПДВ):

Найменування Контакти Роздрібна ціна (грн)
ПМЛ-5620 1НЗ+1НО 8410
ПМЛ-5621 2НЗ+2НО 8669
ПМЛ-5622 3НЗ+3НО 8932
ПМЛ-5623 1НЗ+3НО 8657
ПМЛ-5624 1НЗ+5НО 8914

Для нормального функціонування пристрою рекомендуються такі режими роботи:

  • уривчасто-тривалому (8 робочих годин);
  • повторно-короткочасному;
  • короткочасному;
  • тривалому.

Пристрій пускача:

Пускач ПМЛ-5520 складається з двох контакторів, розміщених на загальній платформі, і оснащених механічним блокуванням, що запобігає одночасне включення обох, що може призвести до КЗ. Кожен контактор містить у собі прямоходовую Ш-образну систему магнітів. Система контактів розташовується перед магнітною. Траверсів і рухлива складові електромагніту являють собою одну ціле. На середньому керні рухомої частини електромагніту розташовується поворотна пружина.

Принцип роботи:

Основною особливістю реверсивного пускача, є можливість запуску зворотного ходу двигуна, який досягається за рахунок зміни порядку чергування фаз обмоток статора. Блокування, передбачена в схемі не допускає одночасного включення обох контакторів, що може справити КЗ. Після прямого запуску включається перший контактор, у разі реверсивного запуску «НЗ» контакт відключить котушку першого контактора, а «АЛЕ» контакт подасть живлення на котушку другого контактора.

Схема, до опису принципу роботи:

Принципова схема реверсивних пускачів

Основні характеристики пускача:

  1. Номінальна ізоляційне напруга: 660 (В);
  2. Номінальний струм: 125 (А);
  3. Номінальна потужність підконтрольного двигуна: 55 кВт).

Експлуатаційні умови:

Даний пускач не захищений від механічних пошкоджень і впливу води і вологи, тому вимагає особливих умов експлуатації.

Рекомендується монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2000 м;
  • температура повітря від -45 до +40°С;
  • у вибухобезпечній середовищі.

Рекомендований щомісячний огляд і чищення елементів, в цілях профілактики.

Купити електромагнітний пускач ПМЛ-5620 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеТак
Тип керуючого струмуЗмінний
Ступінь захисту IP54
Матеріал корпусуМетал
Кнопка "Стоп"Так
Кнопка "Пуск"Так
Наявність корпусуТак
Користувальницькі характеристики
Номінальний струм головного ланцюга125 А
Потужність двигуна55 кВт
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Номінальна напруга ізоляції660 В
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень2400/600 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 660105, 105, 60 (А)
  • Ціна: Ціну уточнюйте
