Опис
Характеристики
Інформація для замовлення

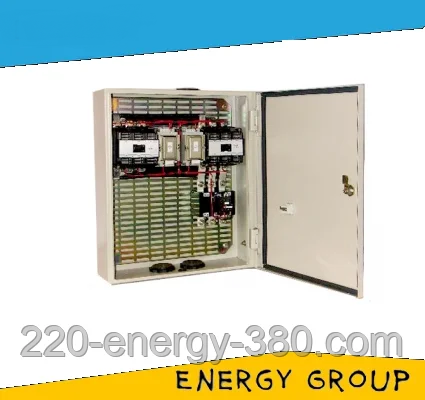

Реверсивний пускач ПМЛ-5630 в оболонці застосовується в якості пристрою комплектації в схемі керуючої електроприводом, в основному застосовується в стаціонарних приладах для запуску на відстані за допомогою підключення до мережі, зупинки і реверсування электродвижков з трьома фазами і короткозамкненим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.

Наявність вбудованого теплового реле дозволяє здійснювати захист від тривалих перевантажень і струму виникає при обриві фаз.

А наявність механічної та електричної блокувань запобігає одночасне включення контакторів, яке може призвести до виникнення КЗ.

Сигнальні лампи здійснюють світлову індикацію, і служать візуальними сигналізаторами стану пускача.

Висока ступінь захисту IP54, що забезпечується корпусом дозволяє експлуатувати пускач в середовищі, в якій:

  • підвищений рівень запиленості;
  • можливе механічне пошкодження пускача;
  • можливі бризки води.

Оболонка дозволяє ізолювати пускач від контакту з людиною, що усуває ризик ураження струмом.

Структура умовного позначення:

  • 5 – п'ятий габарит (125 А);
  • 6 – реверсивний пускач, з механічної та електричної блокуваннями, з вбудованим тепловим реле;
  • 3 – кнопки пуск, стоп і сигнальними лампами, IP54 ― забезпечує захист від зовнішнього середовища і бризок води;
  • 0 – число і вид контактів допоміжної ланцюга.

Наше пропонує такі різновиди пристроїв (ціни вказані з ПДВ):

Найменування Контакти Роздрібна ціна (грн)
ПМЛ-5630 1НЗ+1НО 8779
ПМЛ-5631 2НЗ+2НО 9038
ПМЛ-5632 3НЗ+3НО 9301
ПМЛ-5633 1НЗ+3НО 9026
ПМЛ-5634 1НЗ+5НО 9283

Для нормального функціонування пристрою рекомендуються такі режими роботи:

  • уривчасто-тривалому (8 робочих годин);
  • повторно-короткочасному;
  • короткочасному;
  • тривалому.

Пристрій пускача:

Пускач складається з двох контакторів, розміщених на загальній платформі, і оснащених механічним блокуванням, що запобігає одночасне включення обох, що може призвести до КЗ. Кожен контактор містить у собі прямоходовую Ш-образну систему магнітів. Система контактів розташовується перед магнітною. Траверсів і рухлива складові електромагніту являють собою одну ціле. На середньому керні рухомої частини електромагніту розташовується поворотна пружина.

Принцип роботи:

Основною особливістю реверсивного пускача, є можливість запуску зворотного ходу двигуна, який досягається за рахунок зміни порядку чергування фаз обмоток статора. Блокування, передбачена в схемі не допускає одночасного включення обох контакторів, що може справити КЗ. Після прямого запуску включається перший контактор, у разі реверсивного запуску «НЗ» контакт відключить котушку першого контактора, а «АЛЕ» контакт подасть живлення на котушку другого контактора.

Схема, до опису принципу роботи:

Принципова схема реверсивних пускачів

Основні характеристики пускача:

  1. Номінальна ізоляційне напруга: 660 (В);
  2. Номінальний струм: 125 (А);
  3. Номінальна потужність підконтрольного двигуна: 55 кВт).

Експлуатаційні умови:

Даний пускач не захищений від механічних пошкоджень і впливу води і вологи, тому вимагає особливих умов експлуатації.

Рекомендується монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2000 м;
  • температура повітря від -45 до +40°С;
  • у вибухобезпечній середовищі.

Рекомендований щомісячний огляд і чищення елементів, в цілях профілактики.

Купити електромагнітний пускач ПМЛ-5630 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеТак
Тип керуючого струмуЗмінний
Ступінь захисту IP54
Матеріал корпусуМетал
Кнопка "Стоп"Так
Кнопка "Пуск"Так
Наявність корпусуТак
Користувальницькі характеристики
Номінальний струм головного ланцюга125 А
Потужність двигуна55 кВт
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Номінальна напруга ізоляції660 В
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень2400/600 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 660105, 105, 60 (А)
