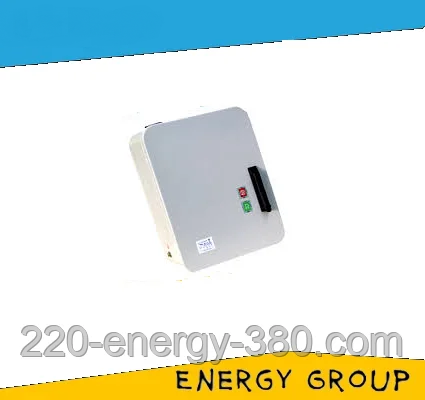

ПМЛ-6620

Реверсивний пускач ПМЛ-6620 в оболонці застосовується як пристрої комплектації в схемі керування електроприводом, переважно застосовується в стаціонарних приладах для запуску на відстані за допомогою під'єднання  в мережу, зупинки та реверсування електродвіжків із трьома фазами та короткозамкнутим ротором, під напругою до 600 В змінного струму частотою  50, 60 Гц.

Наявність вбудованого теплового реле дає змогу виробляти захист від тривалих перевантажень і струмів, що виникають під час обривання фаз.

Механічне й електричне блокування не дають змогу одночасно вмикатися обом контакторам, що запобігає виникненню КЗ.

Високий ступінь захисту IP54, що забезпечується корпусом, дає змогу експлуатувати пускач у середовищі, у якому:

• підвищений рівень запиленості;
• можливе механічне пошкодження пускача;
• можливі бризки води.

Оболонка дає змогу ізолювати пускач від контакту з людиною, що усуває ризик ураження його струмом.

Структура умовного позначення:

• 6 — шостий габарит (160 А);
• 6 — пускач реверсивний, з хутро. й електричним блокуванням, з вбудованим тепловим реле;
• 2 – с кнопками "пуск-стоп",  IP54 — повний захист від негативного впливу зовнішнього середовища і бризок води.
• 0 — 1 нормально відкритий –  число та тип контактів допоміжного ланцюга.

Підприємство пропонує такі різновиди пускачів (ціни вказані з НДС):

Для нормального функціонування пристрою рекомендуються такі режими роботи:

• переривно-тривалим (8 робочих годин);
• повторно-краткочасному;
• короткочасному;
• тривалого.

Пристрій пускача:

Пускач складається з двох контакторів, розміщених на загальній платформі, й обладнаних механічним блокуванням, яке запобігає одночасному увімкненню обох, що може призвести до КЗ. Кожен контактор містить у собі прямкову Ш-подібну систему магнітів.  Система контактів розташовується перед магнітною. Траверсна та рухома складники електромагнітна являють собою одне ціле. На середньому керні рухомої частини електромагнітна розміщується поворотна пружина.

Принцип роботи:

Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Блокування, передбачене в схемі не допускає одночасного увімкнення обох контакторів, що може зробити КЗ. Після прямого запуску вмикається перший контактор, у разі реверсивного запуску «НЗ» контакт вимкне котушку першого контактора, а «НО» контакт подасть живлення на котушку другого контактора.

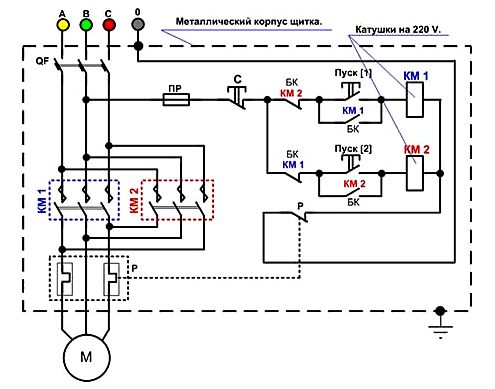

Схема, до опису принципу роботи:

Основні характеристики пускача:

1. Номінальна ізоляційна напруга: 660 (В);
2. Номінальний струм: 160 (А);
3. Номінальна потужність підконтрольного двигуна: 75 (кВт).

Експлуатаційні умови:

Цей пускач не захищений від механічних пошкоджень і впливу води та вологи, тому вимагає особливих умов експлуатації.

Рекомендується  монтаж:

• у вертикальному положенні, на рівну поверхню;
• на висоті над рівнем моря не вище 2000 м;
• температура повітря від -45 до +40 °C;
• у вибухобезпечному середовищі.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-6620 можна зі складу в Дніпропетровську або будь-якій зручній для вас поштовій службі на всій території України.
