Пускачі ПМЛ-6630

Пускачі ПМЛ-6630

  • В наявності

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

+380 (99) 225-70-70
  • +380 (98) 225-70-70

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Пускачі ПМЛ-6630
Пускачі ПМЛ-6630В наявності
Ціну уточнюйте
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

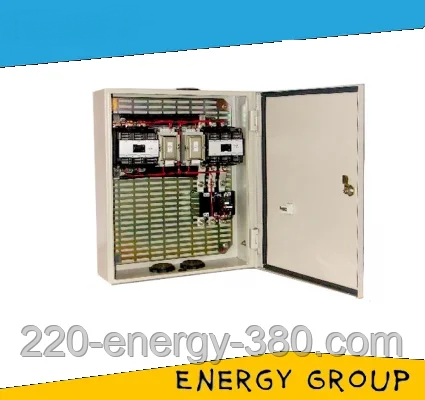

Реверсивний пускач ПМЛ-6630 в оболонці застосовується в якості пристрою комплектації в схемі керуючої електроприводом, в основному застосовується в стаціонарних приладах для запуску на відстані за допомогою підключення до мережі, зупинки і реверсування электродвижков з трьома фазами і короткозамкненим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.

Наявність вбудованого теплового реле дозволяє виробляти захист від тривалих перевантажень і струмів, що виникають при обриві фаз.

Механічна і електрична блокування не дозволяють одночасно включаться обох контакторів, що запобігає виникненню КЗ.

Сигнальні лампи, виконують світлову індикацію стану пускача.

Висока ступінь захисту IP54, що забезпечується корпусом дозволяє експлуатувати пускач в середовищі, в якій:

  • підвищений рівень запиленості;
  • можливе механічне пошкодження пускача;
  • можливі бризки води.

Оболонка дозволяє ізолювати пускач від контакту з людиною, що усуває ризик ураження струмом.

Структура умовного позначення:

  • 6 – шостий габарит (160 А);
  • 6 – реверсивний пускач, з хутро. та електричної блокуваннями, з вбудованим тепловим реле;
  • 3 – з кнопками "пуск-стоп" і сигнальними лампами, IP54 ― повна захист від негативного впливу зовнішнього середовища і бризок води.
  • 0 – 1 нормально відкритий – кількість і вид контактів допоміжної ланцюга.

Підприємство пропонує такі різновиди пускачів (ціни вказані з ПДВ):

Найменування Контакти Роздрібна ціна (грн)
ПМЛ-6630 1НЗ+1НО 9880
ПМЛ-6631 2НЗ+2НО 10139
ПМЛ-6632 3НЗ+3НО 10391
ПМЛ-6633 1НЗ+3НО 10127
ПМЛ-6634 1НЗ+5НО 10383

Для нормального функціонування пристрою рекомендуються такі режими роботи:

  • уривчасто-тривалому (8 робочих годин);
  • повторно-короткочасному;
  • короткочасному;
  • тривалому.

Пристрій пускача:

Пускач складається з двох контакторів, розміщених на загальній платформі, і оснащених механічним блокуванням, що запобігає одночасне включення обох, що може призвести до КЗ. Кожен контактор містить у собі прямоходовую Ш-образну систему магнітів. Система контактів розташовується перед магнітною. Траверсів і рухлива складові електромагніту являють собою одну ціле. На середньому керні рухомої частини електромагніту розташовується поворотна пружина.

Принцип роботи:

Основною особливістю реверсивного пускача, є можливість запуску зворотного ходу двигуна, який досягається за рахунок зміни порядку чергування фаз обмоток статора. Блокування, передбачена в схемі не допускає одночасного включення обох контакторів, що може справити КЗ. Після прямого запуску включається перший контактор, у разі реверсивного запуску «НЗ» контакт відключить котушку першого контактора, а «АЛЕ» контакт подасть живлення на котушку другого контактора.

Схема, до опису принципу роботи:

Принципова схема реверсивних пускачів

Основні характеристики пускача:

  1. Номінальна ізоляційне напруга: 660 (В);
  2. Номінальний струм: 160 (А);
  3. Номінальна потужність підконтрольного двигуна: 75 (кВт).

Експлуатаційні умови:

Даний пускач не захищений від механічних пошкоджень і впливу води і вологи, тому вимагає особливих умов експлуатації.

Рекомендується монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2000 м;
  • температура повітря від -45 до +40°С;
  • у вибухобезпечній середовищі.

Рекомендований щомісячний огляд і чищення елементів, в цілях профілактики.

Купити електромагнітний пускач ПМЛ-6630 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Теплове релеТак
Тип керуючого струмуЗмінний
Ступінь захисту IP54
Кнопка "Стоп"Так
Кнопка "Пуск"Так
Наявність корпусуТак
Габаритні розміри
Вага26.1 г
Користувальницькі характеристики
Маса26.1
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень2400/600 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 660138, 129, 80 (А)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга160 А
Потужність двигуна75 кВт
Розміри525х300 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Габаритні розміри400х545х220 (мм)
