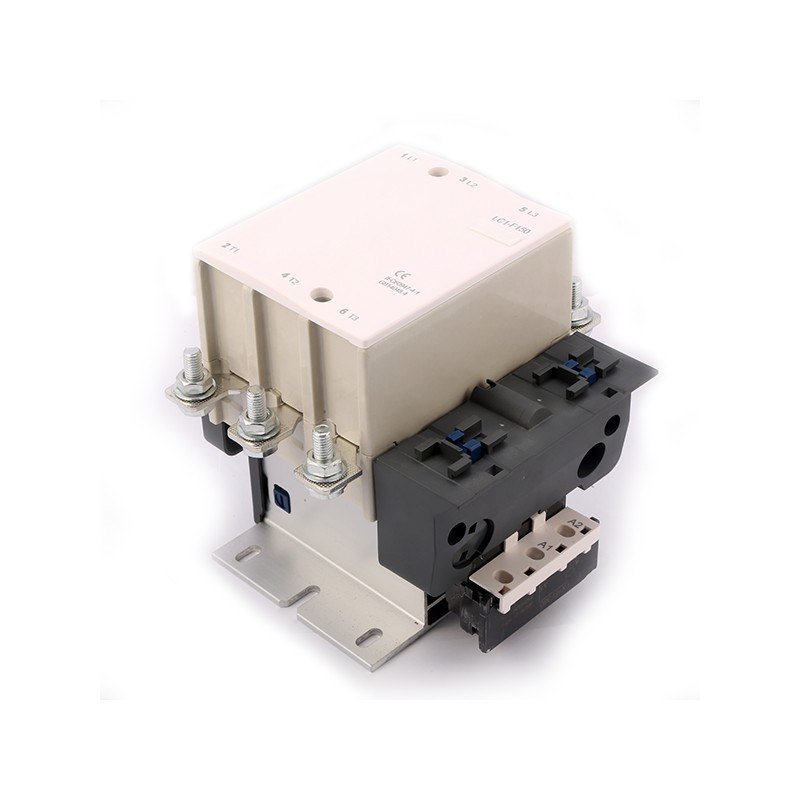

Контактор ПМЛ-7100 225А

Контактор ПМЛ-7100 225А

  • В наявності
  • Код: PMLK0163

6 000 ₴

+380 (99) 225-70-70
  • +380 (98) 225-70-70
повернення товару протягом 14 днів за домовленістю
Контактор ПМЛ-7100 225А
Контактор ПМЛ-7100 225АВ наявності
6 000 ₴
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

Магнітний пускач ПМЛ-7100

 Електромагнітний пускач ПМЛ-7100 застосовується як пристрої комплектації в схемі керування електроприводом, переважно застосовується в стаціонарних приладах для запуску на відстані за допомогою під'єднання  в мережу, зупинки та реверсування електродвіжків із трьома фазами та короткозамкнутим ротором, під напругою до 600 В змінного струму частотою  50, 60 Гц.

Пускатель ПМЛ-7100 у комплектації з обмежувачами перенапруги (ПН), може використовуватися в схемах керування, що містять мікропроцесори.

При під'єднання теплового реле (РТТ,  РТЛ ) пускач реалізовує захист підконтрольного електродвигуна від  тривалого перенавантаження,  а також струмів, що виникають під час обривання фаз.

Структура умовного позначення:

  • 7 — напівобхватливий габарит (250 А);
  • 1 — нереверсивна збірка, не укомплектована тепловим реле;
  • 0 – IP00 – немає захисту;
  • 0 — 1 нормально відкритий –  число та тип контактів допоміжного ланцюга.

Таблиця різновидів (ціни з НДС)

Найменування Контакти Роздрібна ціна (гр)
ПМЛ-7100 1НЗ+1НО 3776
ПМЛ-7101 2НЗ + 2НО 3906
ПМЛ-7102 3НЗ+3НО 4035
ПМЛ-7103 1НЗ+3НО 3900
ПМЛ-7104 1НЗ+5НО 4028

Для нормального функціонування пристрою рекомендуються такі режими роботи:

  • переривно-тривалим (8 робочих годин);
  • повторно-краткочасному;
  • короткочасному;
  • тривалого.

Пристрій пускача:

Контактор, вбудований у пускач, містить у собі прямоходову Ш-подібну систему магнітів.  Система контактів розташовується перед магнітною. Траверсна та рухома складники електромагнітна являють собою одне ціле. На середньому керні рухомої частини електромагнітна розміщується поворотна пружина. Напрямні, розташовані на дугоподібній камері контактора, дають змогу встановити додаткові приставки:

  • контактну ПКЛ;
  • пневматичну приставку ПВЛ;
  • кнопки «Пуск» або  «Стоп»;
  • сигнальну лампу.

Приєднання теплових реле PTL або PTT відбувається безпосередньо до корпусу пускача.

Принцип роботи:

У разі надходження на керівну котушку напруги, утворюється електромагнітна індукція, яка долає опір поворотної пружини, і завдяки цьому проиходіє змикання системи магнітів. Містокості силових ланцюгів замикаються й змінюється положення в ланцюгах вільних контактів.

Принципова схема магнітного пуска:

Принципиальная схема магнитного пускателя ПМЛ

Основні характеристики пускача:

  1. Номінальна ізоляційна напруга: 660 (В);
  2. Номінальний струм: 250 (А);
  3. Номінальна потужність підконтрольного двигуна: 132 (кВт).

Експлуатаційні умови:

Цей пускач не захищений від механічних пошкоджень і впливу води та вологи, тому вимагає особливих умов експлуатації.

Рекомендується  монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2000 м;
  • температура повітря від -45 до +40 °C;
  • у вибухобезпечному середовищі.

Під час експлуатації неприпустимі:

  • навантаження від вібрацій;
  • насичення повітря шкідливими газами, парами і пилом;
  • водні і олійні бризки;
  • прямий вплив сонячного випромінювання.

Рекомендований щомісячний огляд і чищення елементів, для профілактики.

Купити електромагнітний пускач ПМЛ-7100 можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораНереверсивний
Теплове релеНі
Наявність корпусуНі
Номінальна робоча напруга110 В
Тип керуючого струмуЗмінний
Габаритні розміри
Вага6.6 г
Користувальницькі характеристики
Маса6.6
Номінальна напруга втягуючої котушки24, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В)
Максимальна частота включень2400/600 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 660250, 250, 125 (А)
Номінальна напруга ізоляції660 В
Номінальний струм головного ланцюга250 А
Потужність двигуна132 кВт
Розміри125х80 (мм)
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Габаритні розміри162х200х167 (мм)
  • Ціна: 6 000 ₴
