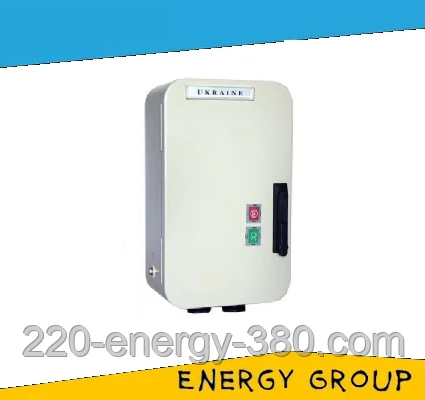

Електромагнітний пускач ПМЛ-7220 застосовується як пристрої комплектації в схемі керування електроприводом, переважно застосовується в стаціонарних приладах для запуску на відстані за допомогою під'єднання в мережу, зупинки та реверсування електродвіжків із трьома фазами та короткозамкнутим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.
Завдяки вбудованому в оболонку теплового реле пускач способен реалізовувати захист підконтрольного електродвигуна від тривалого перенавантаження, а також струмів, що виникають під час обривання фаз.
Високий ступінь захисту, що забезпечується корпусом зі ступенем захисту IP54, дає змогу експлуатувати пускач у середовищі, у якому:
- підвищений рівень запиленості;
- можливе механічне пошкодження пускача;
- можливі бризки води.
Оболонка дає змогу ізолювати пускач від контакту з людиною, що усуває ризик ураження його струмом.
Структура умовного позначення:
- 7 — сьома габарит (250 А);
- 2 – нереверсивний, з тепловим реле;
- 2 – с кнопками "пуск" и "стоп", IP54 — захист від зовнішнього впливу та бризок води;
- 0 – число та тип контактів допоміжного ланцюга.
Підприємство пропонує такі різновиди ПМЛ (ціни вказані з НДС)
Найменування | Контакти | Роздрібна ціна (гр) |
---|---|---|
ПМЛ-7220 | 1НЗ+1НО | 6208 |
ПМЛ-7221 | 2НЗ + 2НО | 6338 |
ПМЛ-7222 | 3НЗ+3НО | 6467 |
ПМЛ-7223 | 1НЗ+3НО | 6332 |
ПМЛ-7224 | 1НЗ+5НО | 6460 |
Для нормального функціонування пристрою рекомендуються такі режими роботи:
- переривно-тривалим (8 робочих годин);
- повторно-краткочасному;
- короткочасному;
- тривалого.
Пристрій пускача:
Контактор, вбудований у пускач, містить у собі прямоходову Ш-подібну систему магнітів. Система контактів розташовується перед магнітною. Траверсна та рухома складники електромагнітна являють собою одне ціле. На середньому керні рухомої частини електромагнітна розміщується поворотна пружина.
Принцип роботи:
У разі надходження на керівну котушку напруги, утворюється електромагнітна індукція, яка долає опір поворотної пружини, і завдяки цьому проиходіє змикання системи магнітів. Містокості силових ланцюгів замикаються й змінюється положення в ланцюгах вільних контактів.
Основні характеристики пускача:
- Номінальна ізоляційна напруга: 660 (В);
- Номінальний струм: 250 (А);
- Номінальна потужність підконтрольного двигуна: 110 (кВт).
Експлуатаційні умови:
Цей пускач не захищений від механічних пошкоджень і впливу води та вологи, тому вимагає особливих умов експлуатації.
Рекомендується монтаж:
- у вертикальному положенні, на рівну поверхню;
- на висоті над рівнем моря не вище 2000 м;
- температура повітря від -45 до +40 °C;
- у вибухобезпечному середовищі.
Рекомендований щомісячний огляд і чищення елементів, для профілактики.
Купити електромагнітний пускач ПМЛ-7220 можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.
Основні | |
---|---|
Виробник | Етал |
Країна виробник | Україна |
Тип контактора | Нереверсивний |
Теплове реле | Так |
Тип керуючого струму | Змінний |
Ступінь захисту IP | 54 |
Матеріал корпусу | Метал |
Кнопка "Стоп" | Так |
Кнопка "Пуск" | Так |
Наявність корпусу | Так |
Габаритні розміри | |
Вага | 19.7 г |
Користувальницькі характеристики | |
Маса | 19.7 |
Номінальна напруга втягуючої котушки | 24, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 660 (В) |
Максимальна частота включень | 2400/600 (вкл/год) |
Номінальний робочий струм при напрузі 380, 550, 660 | 205, 200, 125 (А) |
Номінальна напруга ізоляції | 660 В |
Номінальний струм головного ланцюга | 250 А |
Потужність двигуна | 110 кВт |
Розміри | 200х525 (мм) |
Потужність, споживана котушкою контактора, включення/утримання | 200±35/20±4 (ВА) |
Габаритні розміри | 300х225х500 (мм) |
- Ціна: Ціну уточнюйте
