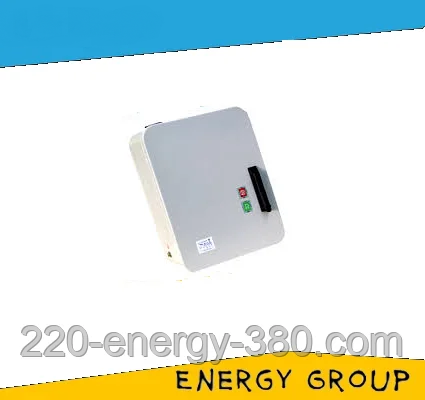

Пускачі ПМЛ-7610

Пускачі ПМЛ-7610

  • В наявності

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 400 грн

+380 (99) 225-70-70
  • +380 (98) 225-70-70

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Пускачі ПМЛ-7610
Пускачі ПМЛ-7610В наявності
Ціну уточнюйте
+380 (99) 225-70-70
  • +380 (98) 225-70-70
Опис
Характеристики
Інформація для замовлення

Реверсивний пускач ПМЛ-7610 в оболонці застосовується в якості пристрою комплектації в схемі керуючої електроприводом, в основному застосовується в стаціонарних приладах для запуску на відстані за допомогою підключення до мережі, зупинки і реверсування электродвижков з трьома фазами і короткозамкненим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.

Наявність вбудованого теплового реле дозволяє виробляти захист від тривалих перевантажень і струмів, що виникають при обриві фаз.

Механічна і електрична блокування не дозволяють одночасно включаться обох контакторів, що запобігає виникненню КЗ.

Висока ступінь захисту IP54, що забезпечується корпусом дозволяє експлуатувати пускач в середовищі, в якій:

  • підвищений рівень запиленості;
  • можливе механічне пошкодження пускача;
  • можливі бризки води.

Оболонка дозволяє ізолювати пускач від контакту з людиною, що усуває ризик ураження струмом.

Структура умовного позначення:

  • 7 – сьомий габарит (250 А);
  • 6 – реверсивний пускач, з хутро. та електричної блокуваннями, з вбудованим тепловим реле;
  • 1 – кнопки відсутні, IP54 ― повна захист від негативного впливу зовнішнього середовища і бризок води.
  • 0 – 1 нормально відкритий – кількість і вид контактів допоміжної ланцюга.

Підприємство пропонує такі різновиди пускачів (ціни вказані з ПДВ):

Найменування Контакти Роздрібна ціна (грн)
ПМЛ-7610 1НЗ+1НО 11087
ПМЛ-7611 2НЗ+2НО 11346
ПМЛ-7612 3НЗ+3НО1 11604
ПМЛ-7613 1НЗ+3НО 11345
ПМЛ-7614 1НЗ+5НО 11591

Для нормального функціонування пристрою рекомендуються такі режими роботи:

  • уривчасто-тривалому (8 робочих годин);
  • повторно-короткочасному;
  • короткочасному;
  • тривалому.

Пристрій пускача:

Пускач складається з двох контакторів, розміщених на загальній платформі, і оснащених механічним блокуванням, що запобігає одночасне включення обох, що може призвести до КЗ. Кожен контактор містить у собі прямоходовую Ш-образну систему магнітів. Система контактів розташовується перед магнітною. Траверсів і рухлива складові електромагніту являють собою одну ціле. На середньому керні рухомої частини електромагніту розташовується поворотна пружина.

Принцип роботи:

Основною особливістю реверсивного пускача, є можливість запуску зворотного ходу двигуна, який досягається за рахунок зміни порядку чергування фаз обмоток статора. Блокування, передбачена в схемі не допускає одночасного включення обох контакторів, що може справити КЗ. Після прямого запуску включається перший контактор, у разі реверсивного запуску «НЗ» контакт відключить котушку першого контактора, а «АЛЕ» контакт подасть живлення на котушку другого контактора.

Схема, до опису принципу роботи:

Принципова схема реверсивних пускачів

Основні характеристики пускача:

  1. Номінальна ізоляційне напруга: 660 (В);
  2. Номінальний струм: 250 (А);
  3. Номінальна потужність підконтрольного двигуна:110 (кВт).

Експлуатаційні умови:

Даний пускач не захищений від механічних пошкоджень і впливу води і вологи, тому вимагає особливих умов експлуатації.

Рекомендується монтаж:

  • у вертикальному положенні, на рівну поверхню;
  • на висоті над рівнем моря не вище 2000 м;
  • температура повітря від -45 до +40°С;
  • у вибухобезпечній середовищі.

Рекомендований щомісячний огляд і чищення елементів, в цілях профілактики.

Купити електромагнітний пускач ПМЛ-7610 можна зі складу в Дніпропетровську, або будь-якій зручній для вас поштовою службою по всій території України.

Основні
ВиробникЕтал
Країна виробникУкраїна
Тип контактораРеверсивний
Ступінь захисту IP54
Користувальницькі характеристики
Номінальний струм головного ланцюга250 А
Потужність двигуна110 кВт
Потужність, споживана котушкою контактора, включення/утримання200±35/20±4 (ВА)
Номінальна напруга ізоляції660 В
Номінальна напруга втягуючої котушки110, 220, 380, 400, 415, 440 (В)
Максимальна частота включень2400/600 (вкл/год)
Номінальний робочий струм при напрузі 380, 550, 660205, 200, 125(А)
