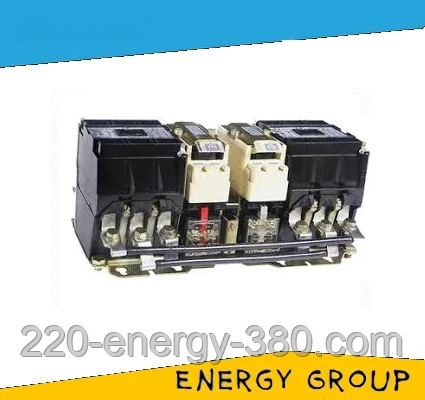

Пускач ПМЛ-8500
Реверсивний пускач ПМЛ-8500 в оболонці застосовується як пристрої комплектації в схемі керування електроприводом, переважно застосовується в стаціонарних приладах для запуску на відстані за допомогою під'єднання в мережу, зупинки та реверсування електродвіжків із трьома фазами та короткозамкнутим ротором, під напругою до 600 В змінного струму частотою 50, 60 Гц.
Структура умовного позначення пускач ПМЛ-8500:
- 8-8 габарит (400 А);
- 5 – реверсивна збірка, без теплового реле;
- 0 – Немає кнопок, IP00 — захист немає;
- 0 – число та тип контактів допоміжного ланцюга.
Підприємство пропонує такі різновиди пускачів (ціни вказані з НДС):
Найменування | Контакти | Роздрібна ціна (гр) |
---|---|---|
ПМЛ-8500 | 1НЗ+1НО | 10572 |
ПМЛ-8501 | 2НЗ + 2НО | 10831 |
ПМЛ-8502 | 3НЗ+3НО | 11089 |
ПМЛ-8503 | 1НЗ+3НО | 10829 |
ПМЛ-8504 | 1НЗ+5НО | 11097 |
Для нормального функціонування пристрою рекомендуються такі режими роботи:
- переривно-тривалим (8 робочих годин);
- повторно-краткочасному;
- короткочасному;
- тривалого.
Пристрій пускача:
Пускатель складається з двох контакторів, розміщених на загальній платформі, й обладнаних механічним блокуванням, яке запобігає одночасному увімкненню обох, що може призвести до КЗ. Кожен контактор містить у собі прямкову Ш-подібну систему магнітів. Система контактів розташовується перед магнітною. Траверсна та рухома складники електромагнітна являють собою одне ціле. На середньому керні рухомої частини електромагнітна розміщується поворотна пружина.
Принцип роботи:
Основною особливістю реверсивного пуска є можливість запуску зворотного ходу двигуна, який досягається завдяки зміні порядку чергування фаз обмоток статора. Блокування, передбачене в схемі не допускає одночасного увімкнення обох контакторів, що може зробити КЗ. Після прямого запуску вмикається перший контактор, у разі реверсивного запуску «НЗ» контакт вимкне котушку першого контактора, а «НО» контакт подасть живлення на котушку другого контактора.
Схема, до опису принципу роботи:
Основні характеристики пускача:
- Номінальна ізоляційна напруга: 660 (В);
- Номінальний струм: 400 (А);
- Номінальна потужність під контрольного двигуна: 200 (кВт).
Експлуатаційні умови:
Цей пускач не захищений від механічних пошкоджень і впливу води та вологи, тому вимагає особливих умов експлуатації.
Рекомендується монтаж:
- у вертикальному положенні, на рівну поверхню;
- на висоті над рівнем моря не вище 2000 м;
- температура повітря від -45 до +40 °C;
- у вибухобезпечному середовищі.
Рекомендований щомісячний огляд і чищення елементів, для профілактики.
Купити електромагнітний пускач ПМЛ-8500 можна зі складу в Дніпропетуванні, або будь-якою зручною для вас поштовою службою на всій території України.
Основні | |
---|---|
Виробник | Етал |
Країна виробник | Україна |
Тип контактора | Реверсивний |
Теплове реле | Ні |
Наявність корпусу | Ні |
Тип керуючого струму | Змінний |
Габаритні розміри | |
Вага | 19 г |
Користувальницькі характеристики | |
Маса | 19 |
Номінальна напруга втягуючої котушки | 110, 220, 380, 400, 415, 440, 500, 660 (В) |
Максимальна частота включень | 2400/600 (вкл/год) |
Номінальний робочий струм при напрузі 380, 550, 660 | 400, 400, 200 (А) |
Номінальна напруга ізоляції | 660 В |
Номінальний струм головного ланцюга | 400 А |
Потужність двигуна | 200 кВт |
Розміри | 125х287х383 (мм) |
Потужність, споживана котушкою контактора, включення/утримання | 200±35/20±4 (ВА) |
Габаритні розміри | 480х166х214 (мм) |
- Ціна: Ціну уточнюйте
