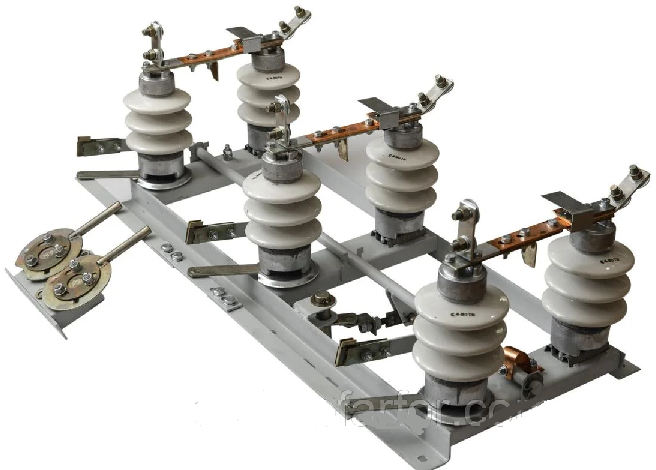

Високовольтний роз'єднувач РЛД-10/630
Високовольтний роз'єднувач РЛНД-10/630 з трьома полюсами з вбудованим горизонтально поворотним приводом ПРНЗ-10 В1 здійснює комутацію ділянок високовольтного ланцюга під напругою 6 і 10 кіл Вольтів і забезпечує уземлення зневоднених ділянок за допомогою вбудованих стаціонарних заземлювачів. Основні частини конструкції роз'єднувача рлнд 10/630 виготовлені з металів чорних порід і покриваються гарячим або гальванічним цинком, який не допускає виникнення іржі на пристрої.
Наше підприємство пропонує роз'єднувачі РН-100/630 таких комплектацій:
Комплектація | Ціна з НДС (грн) |
---|---|
РЛДД-1-10/630 приводом ПРНЗ-10 У1 | 4875 |
РЛДД-1-10/630 без приводу |
4680 |
Розшифрування структури умовного позначення:
- Р — роз'єднувач;
- Л — лінійного типу;
- Н - для зовнішнього встановлення;
- Д - на две колонки;
- 1 — кількість стаціонарних заземлювачів;
- 10 — величина номінальної напруги, вимірюється в кіло Вольтах;
- 630 — номінальний струм роз'єднувача, в Амперах;
- У1 — категорія за розміщенням і виконанням за кліматичними чинниками.
Необхідні умови експлуатації для роз'єднувача:
- Температура навколишнього повітря не менш ніж -60 і не перевищує +40°C;
- Монтаж не вище ніж 1000 метрів над рівнем моря;
- Швидкість вітру, за умови, що немає гомілки, не має перевищувати 40 метрів за секунду.
Технічні характеристики:
- Номінальна напруга: 10 (кВ);
- Гранична величина напруги: 12 (кВ);
- Номінальний струм: 630 (А);
- Зносостійкість механічна: 10 000 циклів.
Комплектація:
До комплекту постачання роз'єднувача входить паспорт і привод. Для монтажу до опори дозадають кронштейни РА1 і РА2 і приводні вали РА3, РА7, РА8.
Наше підприємство пропонує роз'єднувачі високовольтного типу за найвигіднішими цінами, для замовлення core з нашими менеджерами.
Основні | |
---|---|
Номінальний струм | 630 А |
Напруга | 10 кВ |
Частота струму | 50 Гц |
Маса | 39 кг |
Струм електродинамічної стійкості | 25 кА |
Струм термічної стійкості | 10 кА |
- Ціна: Ціну уточнюйте
