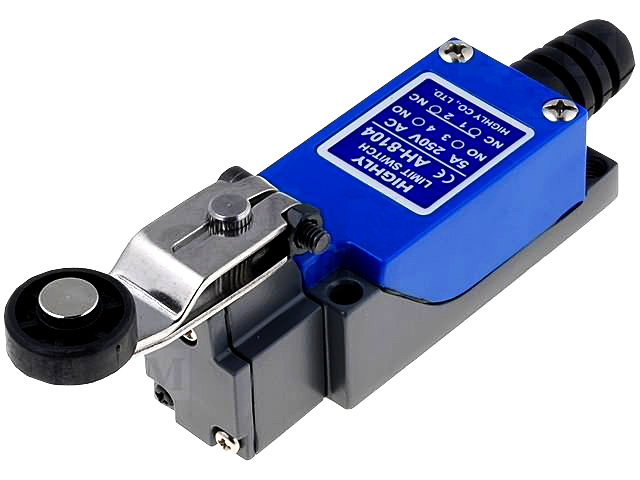

Різновиди, типи і особливості кінцевих вимикачів НВ, ВК, КУ, ВУ

Кінцевий вимикач – це електричний пристрій з контактними групами, в процесі розмикання яких відбувається розрив живильної ланцюга двигуна і гальмівного привода.

Операція розриву може здійснюватися як контактною групою самого вимикача, так і контактною групою проміжного реле.

Установка кінцевих вимикачів передбачена для здійснення автоматизованого відключення від мережі двигуна з приводом на грузоподъемном механізмі на підході до головних балок крюкової підвіски, а також на підході до вузлів кінцевим крана чи вантажний візки зі швидкістю руху більше 32м/хв.

У кранах мостового типу використовуються кінцеві вимикачі таких виконань:

  • шпиндельного;
  • важільного.

Вимикачі важільного типу застосовуються в якості обмежувача пересувань в одному напрямку і спрацьовування такого механізму відбувається в момент зіткнення важеля і нерухомого упору. Також цей тип вимикачів виробляє вимкнення струмоведучих тролеїв під час знаходження персона на ділянки крана і блокують двері кабіни крана в процесі роботи

Принцип роботи шпиндельних вимикачів дозволяє їм виступати обмежувачем руху в обидві сторони і для обмеження показника висоти підйому пристрою грузозахвата.

Установка кінцевих вимикачів може проводитися в ланцюзі управління або у силовий ланцюга двигуна і її параметри залежать показників потужності приводного механізму двигунів. На кранах мостового типу передбачено оснащення вимикачами, які виробляють вимикання котушки для головного або реверсивного контактора в керуючої ланцюга. У такій ситуації відключення приводу двигуна відбувається одночасно із знеструмленням гальма, що гарантує своєчасну зупинку механізму.

Електричні крани мостового типу найчастіше оснащуються важільними кінцевими вимикачами типу:

Вимикачі КУ займаються здійсненням процесів розмикання-замикання електричного ланцюга. Прилад випускається в литому корпусі з кулачковими шайбами, які зафіксовані на валовому механізмі. Шайби повинні взаємодіяти з роликом важеля. За допомогою зусилля пружини ролик постійно підгорнутий до шайбами. На самому важелі передбачена спеціальна перемичка, яка під дією шайб замикає на ролик контактну групу керуючої ланцюга. Таке регулювання використовується для роботи вимикача КУ в режимі замикання ланцюга. Для операцій розмикання ролик повинен бути встановлений на вісь, а пружина фіксується в положення Н.З.

Для електричних ланцюгів з показником сили струму до 6А використовуються тип вимикачів ВК, які оснащуються одним замикаючим і одним розмикаючим або двома різними контактами.

На основі конструкції вимикачів КУ вимикачі випускаються НВ з ножним педальним приводом, додатково обладнані пристроєм для здійснення самоповернення в нульове положення.

Шпиндельний тип кінцевих вимикачів має два виконання.

У першому варіанті на ходовому гвинті, який пов'язаний з одним з механізмів шляхом зубчастої або ланцюгової передачі, встановлюється гайка, яка при обертанні гвинта в своїх кінцевих положеннях вимикає контактні групи. Операції перемикання контактів співвідносяться з верхнім і нижнім положеннями вантажної підвіски – при підході цієї підвіски до крайнього положення, незалежно від положення рукоятки контролера, гайка перериває керуючу ланцюг контактора.

У вимикачах ВУ шпиндельний вал модифікований коротким валових механізмом з кулачковими шайбами. Шайба закріплюється на осі редуктора черв'ячного типу, валовий механізм якої пов'язаний з одним з обертових валів. на шайбі встановлюються кулачки розмикає і замикає типу. Контактні групи нерухомого типу і замикаються за допомогою рухомих контактних груп, які закріплюються на важелі, проворачивающемся щодо лінії осі. Замкнути групи контактів до моменту впливу на ролик або кулачковий механізм. Положення включення забезпечується за допомогою утримує засувки, яка встановлена на осі і притиснута до поверхні важеля силою зусилля пружини. Ролик здійснює звільнення важеля від засувки і призводить до розмиканні контактної групи після натискання на ролик кулачкового механізму.

Замовити і купити кінцеві вимикачі у нас можна замовивши на сайті або зв'язавшись з нашими менеджерами.
