Як підібрати гидротолкатель

Як підібрати крановий гидротолкатель

Кранові гідроштовхачі ТЕ:

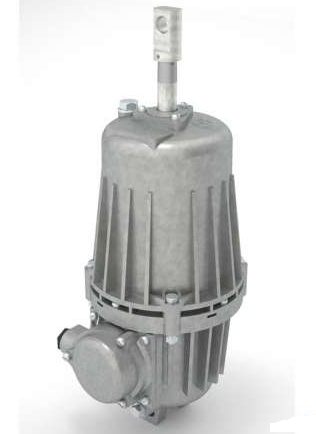

Гидротолкатели — це найважливіший функціональний вузол у вантажо і кран підйомному обладнанні. Складні, електрогідравлічні механізми необхідні для регулювання роботи приводу колодкових гальм. Процес роботи гидротолкателя здійснюється шляхом висунення та задвижения штока штовхача. Також гидротолкатель ТЕ-16 використовують на різному верстатному обладнанні, на пресах та ін. Сортамент пристроїв дійсно великий, найчастіше використовують:

Вироби ЕВ виготовляються в Німеччині понад 50 років виключно для імпортного обладнання. При аварійному ремонті, модернізації обладнання або заміни зношеного двигуна обов'язково звертайте увагу на такі характеристики пристроїв, як:

  • хід штока;
  • частота включення гидротолкателя;
  • розміри пристрою;
  • ступінь захисту, кліматичне виконання;
  • зусилля підйому.

В принципі, можна замість вийшов з ладу механізму купити і встановити аналогічний (потрібно подивитися маркування).

Типи і види кранових гідроштовхачів

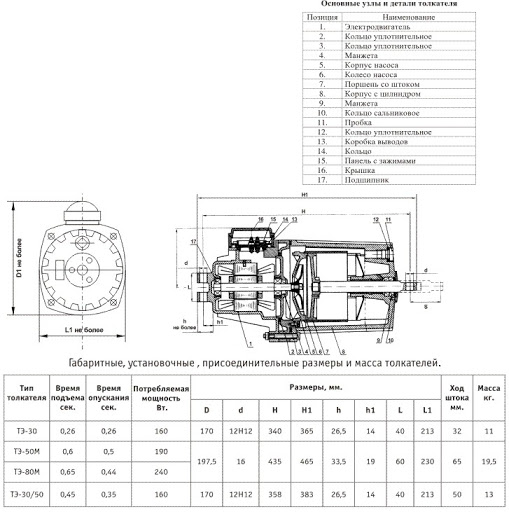

Гидротолкатель ПЕ всередині заповнений трансформаторним маслом (згідно ГОСТ 982-80) або полиэтилсилоксановой рідиною (ГОСТ 13004-77). Його наливають через спеціальний отвір, яке закривають пробкою і кільцем з ущільнення. Пристрій складається з таких елементів, як:

  • електродвигун + захисний корпус;
  • шток + сальникове кільце + ущільнювальна манжета;
  • поршень;
  • відцентрове колесо;
  • циліндр.

Розрахований на роботу в помірному і холодному кліматичних умовах. Гарантія від виробника 1 рік.

Кранові штовхачі ЕВ:

Гидротолкатели ЕВ (виробник Німеччина) застосовують у кранової техніки і краново-підйомних машинах імпортного виробництва. Встановлюють їх на гальмо колодкове з діаметром шківа 160...200...300 і 700 мм включно. Конструкційно складаються з таких збірних одиниць, як:

  • головка штока;
  • маслозаливний отвір;
  • система ущільнення штока;
  • шток поршня;
  • клапани;

Характеристики і властивості кранових гідроштовхачів:

Основні характеристики штовхачів ПЕ:

ХАР-КИ

ТЕ-16

(У2/АУ2)

ПЕ-25

(У2/АУ2)

Хід штока

25 мм

32 мм

Зусилля підйому

16 кгс

25кгс

Час підйому штока

0,25 з

Номінальна напруга/частота 50Гц

350В

380В

Потужність

Не <170Вт

Не <180Вт

Час зворотного ходу штока

З 0,23

0,24 з

Вага пристрою

11 кг

13кг



ХАР-КИ

ТЕ-30

ТЕ-50

ПЕ-80

Номінальна напруга/

Частота

380В 3ф/50-60Гц

Max.зусилля підйому

450Н

620Н

1000Н

Хід штока

32/50мм

60мм

60-65мм

Час підйому штока

0,5 с

0,5 с

З 0,55

Число вкл. У 60 хв.

2000

720

Маса олії всередині

1200 гр

1600 гр

Вага

11кг

12,5 кг

15кг



ХАР-КИ

EB-20

EB-50

EB-125

EB-250

EB-320

Номінальна

зусилля

300Н

500Н

1250Н

3200Н

Хід штока

50мм

100мм

60-160мм

100мм

Потужність

180Вт

200

400Вт

600Вт

Потребление тока

при частоте 50Гц

0,4А

0,7А

1,1А

11А

Частота вкл.

2000/60 мин.

Вес толкателя

11 кг

14-15кг

19-26кг

33-40кг

40кг



 При выборе гидротолкателя, обязательно обращайте внимание на производителя. EB – для импортного оборудования, ТЭ для машин и оборудования постсоветского пространства. Мощностные характеристики, наличие гарантии и отвественный продавец – все это очень важно.
