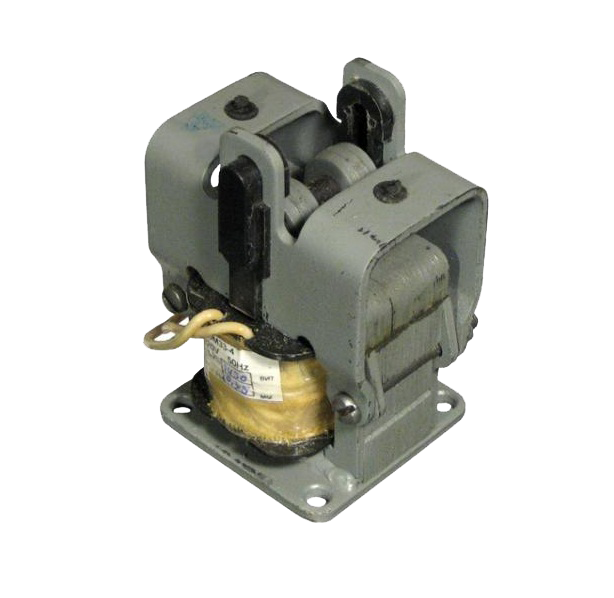

Електромагніти – типи і область застосування
В даний час електромагніти використовуються в безлічі технічних галузей.
Електромагніти різного розміру і різної потужності застосовуються в:
- побутових приладах;
- обладнання для зв'язку;
- промисловому обладнанні;
- медичному обладнанні.
У нас можна придбати такі різновиди електромагнітів:
- МІС;
- МТ;
- ЕМ;
- ЭМЛ.
Окрему увагу необхідно приділити електронним пріора, де електромагніти виступають в ролі приводу, переміщаючи і повертаючи робочий орган або ж створюючи силу утримання. Чудовим прикладом цього типу є електромагніти тягові, замки електромагнітного виду, муфти зчеплення та гальмування на основі електромагнітів, контактні пристрої в механізмах реле, контакторах, пускачах, автоматичних вимикачах, у складі різних підйомних пристроїв в крановому обладнанні та ін.
В ряді випадків в якості альтернативи електромагнітів застосовуються магніти постійного типу – наприклад, в гальмівних механізмах, замках магнітних, у складі магнітної плити для роботи верстатів з нарізки металу.
Виконання електромагнітів передбачає безліч варіантів в залежності від конструкції, технічних характеристик чи параметрів. Вибираючи як основний принцип поділу електромагнітів за категоріями спосіб і характер дії магнітного потоку, виділяють такі типи:
Нейтральні
У таких електромагнітів з постійним значенням струму створення магнітного потоку відбувається за допомогою обмотки при постійному струмі. Робота електромагніту даного типу залежить від показника потоку, а не напряму, тому напрямок струму в обмотці також не має значення. У випадку, коли струм відсутній, магнітний потік і сила тяжіння якоря практично зводяться до нульового показника.
Поляризовані
Цей тип електромагнітів має два незалежних один від одного магнітних потоку – робочий і поляризуючий. Поляризуючий потік найчастіше проводиться за допомогою постійних магнітів. Робота потоку починається під впливом сили намагнічування керуючої обмотки або робочої. У ситуації з відсутністю струму на якір продовжує впливати притягуюча сила поляризующего потоку. Робота такого електромагніту залежить і від значення, і від напрямку струму в робочій обмотці.
Змінного струму
Для електромагнітів цього виду живлення обмотки здійснюється від джерела із змінним значенням струму. Періодично відбувається зміна величини і розміру магнітного потоку обмотки, після чого показник сили тяжіння пульсує від мінімуму до максимуму з частотою 2 рази вище щодо частоти струму живлення. Але при експлуатації тягових електромагнітів зниження сили електромагнітної нижче рекомендованого показника може призвести до вібрації якоря і порушення роботи. Тому для тягових електромагнітів, які передбачають роботу з змінним струмом, необхідно застосовувати заходи по зменшенню глибини сили пульсації.
Крім всіх перерахованих типів досить поширеними є електромагніти, які доповнені випрямлячем струму. За типом живлення їх можна зарахувати до электромагнитам зі змінним робочим струмом, тоді як за характеристиками вони близькі до магнітів з постійним значенням струму.
У відповідності з принципом включення обмотки можна виділити електромагніти з паралельною і послідовною обмоткою.
- Последовательное включение обмотки подразумевают работу при заданных параметрах тока и исполняются малого количества витков с большим сечением провода. Ток такой обмотки почти не зависит от ее характеристик и обозначается в соответствии с показателями тех потребителей, которые включены последовательно с самой обмоткой.
- Параллельное включение обмотки предусматривает работу при заданных параметрах. Обмотка выполняется из большого количества витков провода мелкого сечения.
Оцінюючи принцип роботи обмотки, електромагніти ділять за принципом тимчасової протяжності навантажень – тривалого, короткочасного і переривчастого режиму.
За значенням швидкості дії електромагніти бувають уповільнено і швидкодіючі, хоча ця класифікація відповідає скоріше про те, що прийняті заходи по підвищенню спорости приладу.
Всі описані вище категорії електромагнітів мають в основі поділу на типи конструктивне виконання.
